PCA9615DPZ 是一款 Fast-mode Plus (Fm+) SMBus/I2C 總線緩沖器，它使用對 SMBus/I2C 總線協議層透明的差分 SMBus/I2C 總線 (dI2C) 物理層，將正常的單端 SMBus/I2C 總線擴展到電氣噪聲環境中。它由 SCL（串行時鐘）和 SDA（串行數據）的兩個單端轉差分驅動器通道組成。

主要特征

新型 dI2C 總線緩沖器具有更強的抗系統噪聲和接地偏移能力，最高可達電源電壓的 1?2

2 通道 dI2C（差分 I2C 總線）至 Fm+ 單端緩沖器，工作頻率高達 1 MHz，具有 30 mA SDA/SCL 驅動能力

熱插拔（允許在不中斷總線數據的情況下插入或移除模塊或卡）

EN 信號（PCA9615 輸入）控制 PCA9615 熱插拔順序

總線空閑檢測（PCA9615 內部功能）在連接前等待總線空閑狀態

與 I2C 總線標準/快速模式和 SMBus 兼容，快速模式增強版最高達 1 MHz

卡側單端 I2C 總線高達 540 pF

電纜側的差分 I2C 總線支持多點總線

最大電纜長度：3 米（約 10 英尺）（頻率較低時更長）

dI2C 輸出： 1.5 V 差分輸出，帶額定端子

差分線路阻抗（用戶定義）： 建議標稱 100 Ω

接收輸入靈敏度：±200 mV

磁滯：典型值 ±30 mV

輸入阻抗：高阻抗（典型值 200 kΩ）

接收輸入電壓范圍：-0.5 V 至 +5.5 V

無鎖定運行

支持仲裁和跨 dI2C 總線緩沖器的時鐘擴展

斷電和上電高阻抗 I2C 總線引腳

工作電源電壓 (VDD(A)) 范圍為 2.3 V 至 5.5 V，單端 5.5 V 容差

差分 I2C 總線工作電源電壓 (VDD(B)) 范圍為 3.0 V 至 5.5 V，容差為 5.5 V。最佳工作電壓為 5 V。

ESD 保護超過 2000 V HBM（符合 JESD22-A114 標準）和 1000 V CDM（符合 JESD22-C101 標準

閂鎖效應測試符合 JEDEC 標準 JESD78，電流超過 100 mA。

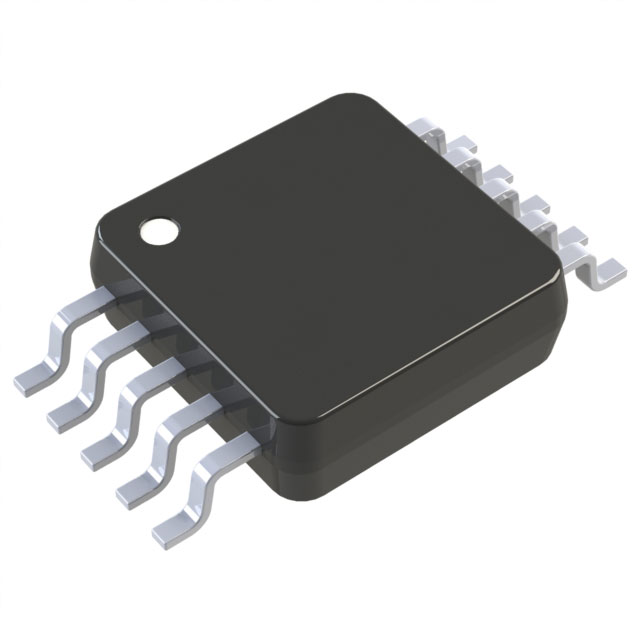

提供封裝： TSSOP10

應用

? 監控惡劣環境中的遠程溫度/泄漏檢測器

? 在高噪聲環境中控制電源

? 在設備機柜之間傳輸 I 2C 總線

? 商業照明和工業加熱/冷卻控制

? 任何需要在電噪聲環境中長時間運行 I2C 總線的應用

? 任何有多個電源供應器且接地偏移可能高達 2.5 V 的應用
