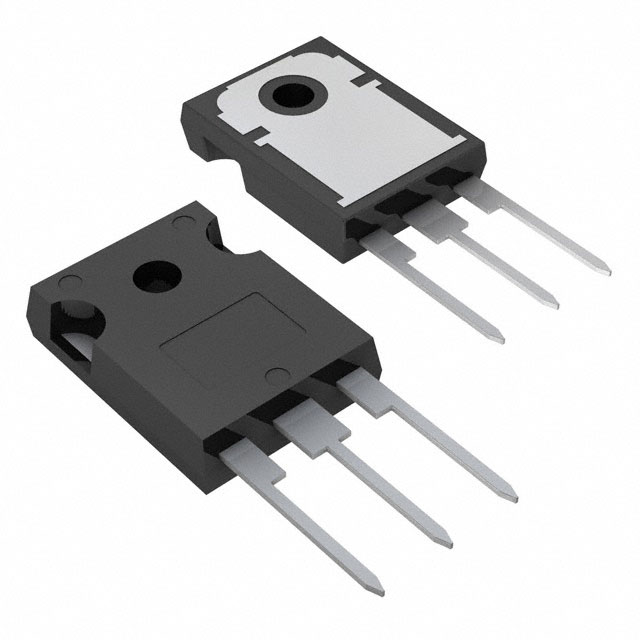

STGW60H65DFB是650 V、60 A高速溝槽柵場截止HB系列IGBT。這些器件是新型 HB 系列 IGBT 的一部分，在傳導和開關損耗之間實現了最佳折衷，從而最大限度地提高了任何變頻器的效率。此外，略正的 VCE（飽和）溫度系數和非常緊密的參數分布使并聯運行更加安全。

規格

IGBT 類型： 溝槽型場截止

電壓 - 集射極擊穿（最大值）： 650 V

電流 - 集電極 (Ic)（最大值）： 80 A

電流 - 集電極脈沖 (Icm)： 240 A

不同 Vge、Ic 時 Vce(on)（最大值）： 2V @ 15V，60A

功率 - 最大值： 375 W

開關能量： 1.09mJ（開），626μJ（關）

輸入類型： 標準

柵極電荷： 306 nC

25°C 時 Td（開/關）值： 51ns/160ns

測試條件： 400V，60A，5 歐姆，15V

反向恢復時間 (trr) ：60 ns

工作溫度： -55°C ~ 175°C（TJ）

安裝類型： 通孔

封裝/外殼： TO-247-3

供應商器件封裝： TO-247

產品功能

最高結溫： TJ = 175 °C

高速開關系列

尾電流最小

低飽和電壓： VCE(sat) = 1.6 V（典型值） @ IC = 60 A

嚴格的參數分布

安全并聯

正 VCE（飽和）溫度系數

熱阻低

極快的軟恢復反并聯二極管
