MAX22203ATU - 65V、3.8A 雙通道有刷或單通道步進電機驅動器，帶集成電流檢測功能

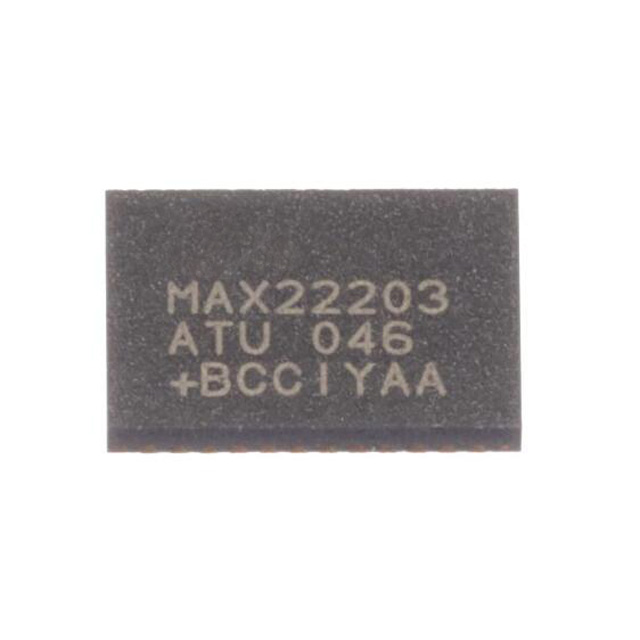

型號：MAX22203ATU

封裝：TQFN-38

類型：電機驅動器

描述：65V 單通道有刷電機驅動器 38-TQFN (5x7)

產品概述

MAX22203ATU 是一款雙通道 65V、3.8AMAX H 橋器件，具有 PWM 輸入和精確的電流驅動調節 (CDR)。每個 H 橋均可單獨控制，具有 0.3Ω 的超低典型 RON（高壓側 + 低壓側），因此驅動效率高、發熱量低。MAX22203 可用于驅動兩個有刷直流電機或一個步進電機。

產品特性

兩個 H 橋，最大工作電壓為 65V

總 RON（高壓側 + 低壓側）： 典型值：300mΩ（TA = 25°C）

每個 H 橋的額定電流（典型值，25°C）：

IMAX = 3.8A（驅動電容性負載的沖擊電流）

ITRIP_MAX = 3A（內部電流驅動調節的最大電流設置）

IRMS = 2ARMS

集成電流驅動調節 (CDR)

內部電流檢測 (ICS) 消除了外部大電阻器并提高了效率

電流驅動調節監控輸出引腳（CDRA 和 CDRB）

多種衰減模式（慢速、混合、快速）

可通過外部電阻配置的固定關斷時間。

熱關斷 (TSD) TJ = +165°C

應用

有刷直流電機驅動器

鎖定閥

電磁閥驅動器

步進電機驅動器
