MAX22910AFD - 具高級診斷和負載電流監控功能的 21mΩ、80V 高壓側開關

產品概述

MAX22910AFD 是一款工業高壓側開關，可作為電流源輸出器件工作。高壓側開關的導通電阻 RON 為 21mΩ（典型值）和 40mΩ（最大值）。最大負載電流通過 CURLIM 電阻器進行限制和設置，范圍為 0.7A 至 9A，精度為 ±10%。在 +100°C 環境溫度下，最大連續負載電流可達 7A。

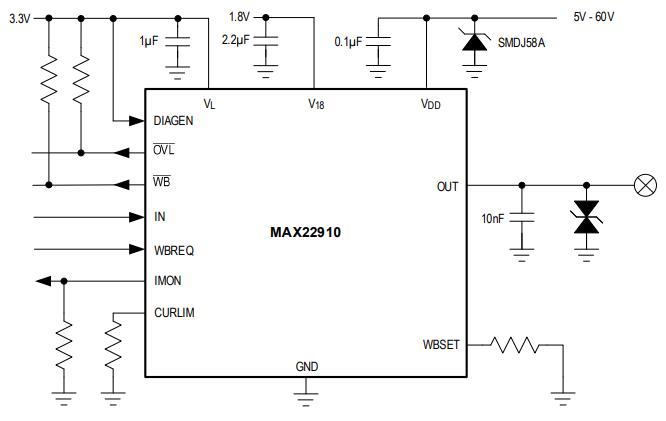

MAX22910 - 簡化應用圖：

產品亮點

功耗和散熱更低

- 40mΩ（最大值） TA = 125°C 時的導通電阻

- 無負載時 1.2mA（典型值）電源電流

- 0.7A 至 9A 可調輸出電流限制

穩健性和高級診斷功能

- 80V 最大電源范圍

- 獨立負載電流監控輸出

- 超過 700mA 的負載電流監控精度為 ±6%（最大值

- 開關關閉時的開線檢測

- 可調節的開線檢測閾值

- 熱過載和短路保護

- 過載診斷輸出

-40°C 至 +125°C 環境工作溫度

高速運行

- 110μs（最大值） 接通傳播延遲

- <1μs（典型值 IMON 響應時間

靈活設計

- 電源電壓 VDD 從 4.75V 至 80V

- 邏輯電壓接口 VL 從 1.6V 到 80V

應用

- 工業數字輸出模塊

- 安全輸出模塊

- 商用車控制器

- 電機保持制動器
