TX73H32ACP 是一款用于超聲成像系統的高集成度、高性能發射器設備。該設備共有 32 個脈沖發生器電路、32 個發射/接收開關（簡稱 T/R 或 TR 開關），并支持片上波束形成器 (TxBF)。該器件還集成了片上浮動電源，減少了所需高壓電源的數量。

TX73H32ACP 的特點

32 通道 3 電平脈沖發生器和有源發送/接收 (T/R) 開關

最大輸出電壓：±100V

最低輸出電壓：±2V

最大輸出電流：2A

真正的回零輸出對地放電

5MHz 時二次諧波為 -43dBc

-3dB 帶寬，220Ω || 220pF 負載

±100V 電源時為 19MHz

極低的接收功率：0.4mW/ch

開啟電阻為 13Ω

開啟和關閉時間：100ns

瞬態間隙：20mVPP

基于通道的 T/R 開關開啟和關閉控制

延遲分辨率：半個波束成形器時鐘周期，最小 2.5ns

最大延遲：214 波束成形器時鐘周期

最大波束形成器時鐘速度：200MHz

用于模式和延遲曲線的片上 RAM

一個 512 × 32 存儲器，用于為一組 2 個通道存儲波束形成器模式和延遲

具有全局重復功能，可實現長時間模式

高速（最大 400MHz）、雙通道 LVDS 串行編程接口。

編程時間短：延遲曲線更新時間≈1μs

32 位校驗和可檢測錯誤的 SPI 寫入

支持 CMOS 串行編程接口（最高 50MHz）

高可靠性特性

內部溫度傳感器和自動熱關斷

無特定電源排序要求

錯誤標志寄存器可檢測故障情況

浮動電源和偏置電壓集成無源器件

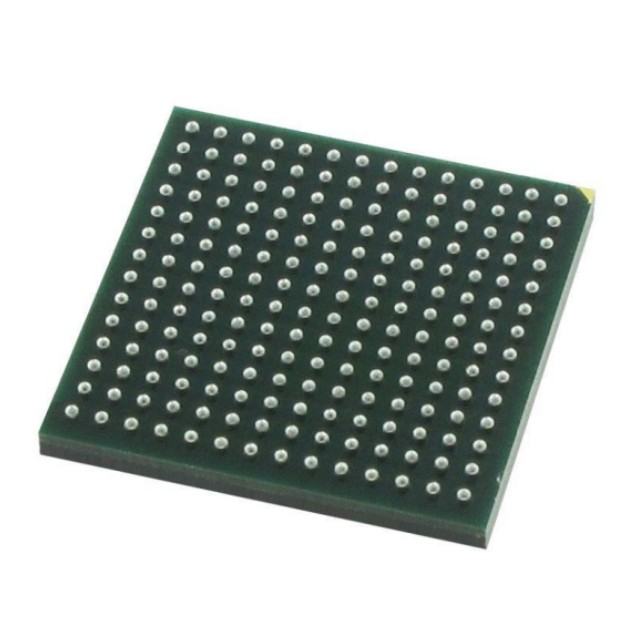

小型封裝： FC-BGA-196 (12mm × 12mm)，間距 0.8mm

TX73H32ACP 的應用

超聲波成像系統

壓電驅動器

探頭內超聲成像
