STGHU30M65DF2AG是一款650 V、30 A車規級溝槽柵場截止低損耗M系列IGBT，其采用先進的專有溝槽柵場截止結構開發。該器件是M系列IGBT的一部分，代表了逆變器系統性能與效率之間的理想平衡，其中低損耗和短路功能至關重要。此外，它的VCE(sat)正溫度系數特性和緊密的參數分布，使得并聯操作更為安全。其功能和技術規格如下：

功能

符合AEC-Q101標準

最高結溫：TJ = 175 °C

最短短路耐受時間為6 μs

VCE(sat) = 1.6 V（典型值）@ IC = 30 A

參數分布緊湊

安全并聯

低熱阻

超快軟恢復反向并聯二極管

通過額外的驅動kelvin引腳實現出色的開關性能

技術規格

IGBT 類型：溝槽型場截止

電壓 - 集射極擊穿（最大值）：650 V

電流 - 集電極 (Ic)（最大值）：84 A

電流 - 集電極脈沖 (Icm)：120 A

不同 Vge、Ic 時 Vce(on)（最大值）：2V @ 15V，30A

功率 - 最大值：441 W

開關能量：210μJ（導通），1.147mJ（關斷）

輸入類型：標準

柵極電荷：90 nC

25°C 時 Td（開/關）值：22ns/151ns

測試條件：400V，30A，10 歐姆，15V

反向恢復時間 (trr)：223 ns

工作溫度：-55°C ~ 175°C（TJ）

等級：汽車級

資質：AEC-Q101

安裝類型：表面貼裝型

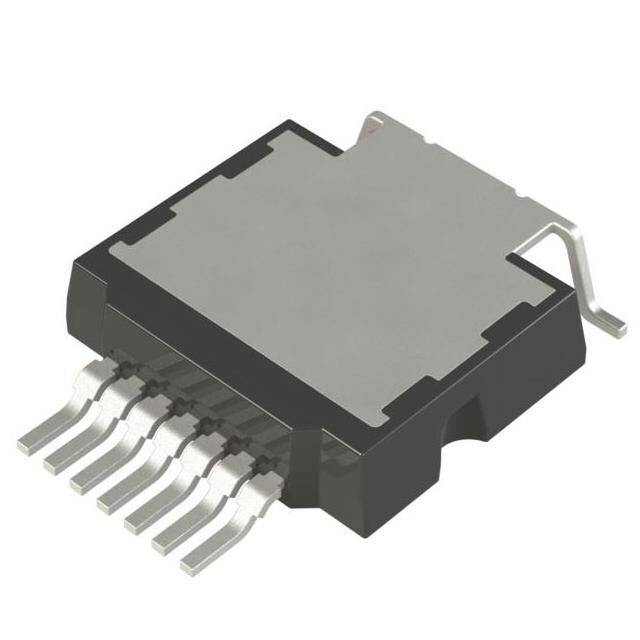

封裝/外殼：HU3PAK-7

STGHU30M65DF2AG適用于以下各種場景中，包括：

? 汽車電機控制

? 電子壓縮機

? 工業電機控制

? 電源和轉換器
