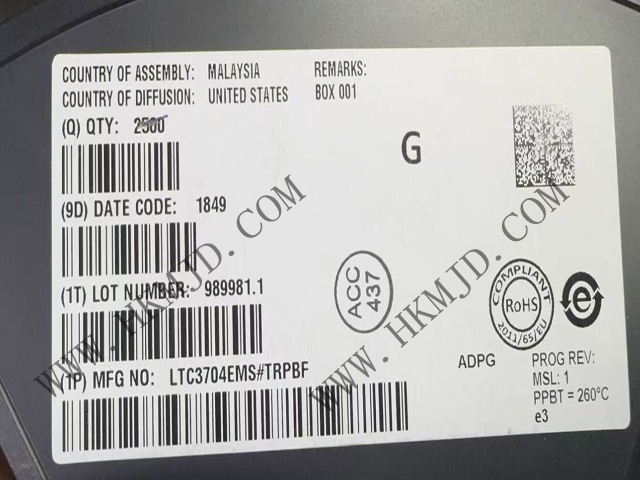

LTC3704EMS是一款寬輸入范圍、電流模式、正至負 DC/DC 控制器，用于驅動一個 N 溝道功率 MOSFET，且只需極少的外部組件。LTC3704EMS面向低至高功率應用，其通過利用功率 MOSFET 的導通電阻免除了增設一個電流檢測電阻器的需要，從而較大限度地提高效率。

這款 IC 的工作頻率可利用一個外部電阻器設定在 50kHz 至 1MHz 的范圍之內，也可以采用 MODE/SYNC 引腳同步至一個外部時鐘。由于在輕負載條件下執行突發模式操作，具有很低的 2.5V 最小工作電源電壓和 10μA 的低停機靜態電流，因而使得 LTC3704 成為電池供電式系統的理想選擇。

對于要求恒定頻率操作的應用，可采用 MODE/SYNC 引腳停用突發模式操作功能。通過把 SENSE 引腳連接至位于功率 MOSFET 源極中的一個電阻器，LTC3704EMS就能適用于那些開關電壓高于 36V 的應用。

LTC3704EMS采用 10 引腳 MSOP 封裝。

LTC3704EMS 特性

高效率操作 (無需檢測電阻器)

寬輸入電壓范圍：2.5V 至 36V

電流模式操作可提供卓越的瞬態響應

高的最大占空比 (典型值為 92%)

±1% 內部電壓基準

±2% RUN 引腳門限 (具 100mV 遲滯)

微功率停機模式：IQ = 10μA

可利用一個外部電阻器設置工作頻率 (50kHz 至 1MHz)

可同步至一個頻率高達 1.3 x fOSC 的外部時鐘

由用戶控制的脈沖跳躍或突發模式 (Burst Mode?) 操作

內部 5.2V 低壓差電壓調節器

能夠采用一個檢測電阻器運作以適合高輸出電壓應用 (VDS > 36V)

小外形 10 引腳 MSOP 封裝

LTC3704EMS 應用

用戶線接口電路 (SLIC) 電源

電信電源

便攜式電子設備

電纜和 DSL 調制解調器

路由器電源
