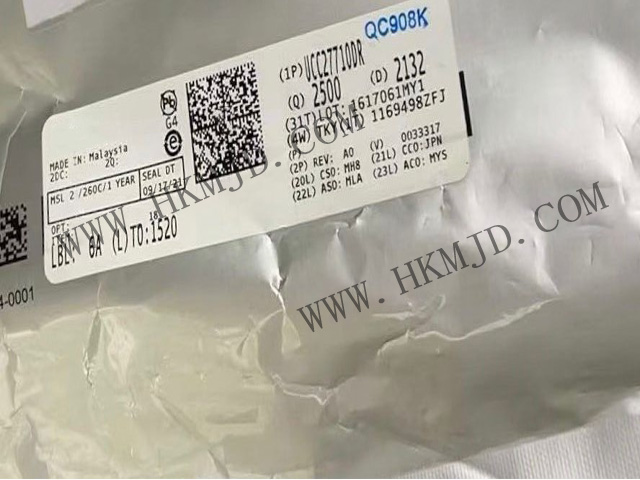

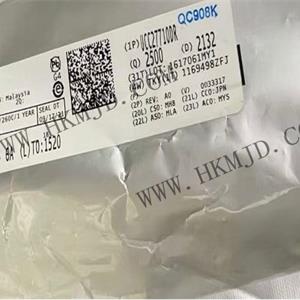

UCC27710DR 是一款 620V 高側和低側柵極驅動器，具有 0.5A 拉電流、1.0A 灌電流能力，專用于驅動功率 MOSFET 或 IGBT。

對于 IGBT，建議的 VDD 工作電壓為 10V 至 20V，對于 MOSFET，建議的 VDD 工作電壓為 17V。

UCC27710DR 包含保護特性， 在此情況下，當輸入保持開路狀態時，或當未滿足最低輸入脈寬規范時，輸出保持低位?；ユi和死區時間功能可防止兩個輸出同時打開。此外，該器件可接受的偏置電源范圍寬幅達 10V 至 20V，并且為 VDD 和 HB 偏置電源提供了 UVLO 保護。

該器件采用 TI 先進的高壓器件技術， 具有 強大的驅動器，擁有卓越的噪聲和瞬態抗擾度，包括較大的輸入負電壓容差、高 dV/dt 容差、開關節點上較寬的負瞬態安全工作區 (NTSOA)，以及互鎖。

該器件包含一個接地基準通道 (LO) 和一個懸空通道 (HO)，后者專用于自舉電源或隔離式電源操作。該器件 具有 快速傳播延遲特性并可在兩個通道之間實現卓越的延遲匹配。在 UCC27710DR  上，每個通道均由其各自的輸入引腳 HI 和 LI 控制。

UCC27710DR 特性

? 高側和低側配置

? 雙輸入，帶輸出互鎖和 150ns 死區時間

? 在高達 620V 的電壓下完全可正常工作，HB 引腳上的絕對最高電壓為 700V

? VDD 建議范圍為 10V 至 20V

? 峰值輸出電流 0.5A 拉電流、1.0A 灌電流

? 50V/ns 的 dv/dt 抗擾度

? HS 引腳上的邏輯運行電壓高達 –11V

? 輸入負電壓容差為 –5V

? 大型負瞬態安全工作區

? 為兩個通道提供 UVLO 保護

? 短傳播延遲（典型值 140ns）

? 延遲匹配（典型值 8ns）

? 設計用于自舉操作的懸空通道

? 低靜態電流

? TTL 和 CMOS 兼容輸入

? 行業標準 SOIC-8 封裝

? 所有參數額定溫度范圍：–40°C 至 +125°C

UCC27710DR 應用

? 電機驅動（步進電機、HVAC、風扇、電動工具、機器人、無人機、伺服）

? 照明、LED 電源、室內照明

? 電器、洗衣機和烘干機、冰箱

? 感應加熱

? 直流到交流逆變器
