概述:
NX48P0407HNR2是一款CC和SBU保護IC,可以避免Type-C接口的CC和SBU引腳上的短接VBUS損壞,適用于USB-PD EPR應用。USB Type-C允許VBUS電壓通過PD 3.1協議增加到48V。由于Type-C連接器的接觸引腳比微型USB連接器的接觸引腳間距小25%,在機械扭曲和滑動連接器時,CC1/2和SBU1/2引腳可能會短接到48V的VBUS。
NX48P0407在CON_CC1和CON_CC2引腳上集成了符合IEC61000-4-2標準的ESD保護,能夠承受±15KV的空氣放電和±8KV的接觸放電,并設計為能夠承受高達+80V的浪涌電壓。

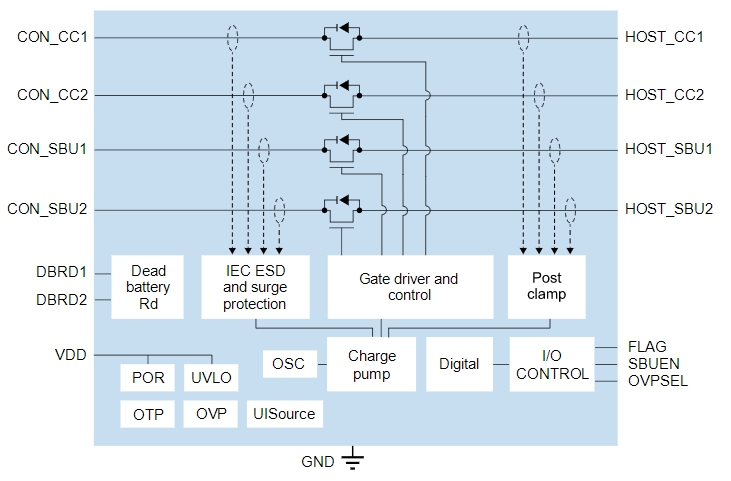

框圖:
特性:
CC/SBU絕對最大額定電壓高達60V
通過外部引腳連接集成CC死電池模式Rd
CC OVP Ron=~250mΩ,3-dB帶寬>20MHz
SBU OVP Ron=~3.6Ω,3-dB帶寬>200MHz
快速OVP響應<60ns
CCx_HOST/SBUx_HOST的鉗位電壓
獨立GPIO啟用SBU路徑
符合IEC-61000-4-2標準的接觸±8kV ESD保護
符合IEC-61000-4-5標準、高達+80V的浪涌保護
超低待機靜態電流:~40uA
封裝:WQFN3x3-16
應用:
可穿戴產品
智能手機
電源適配器和充電器
工業控制
移動機器人生態合作體系
能源管理系統
汽車電子
兩輪車
