產品介紹：

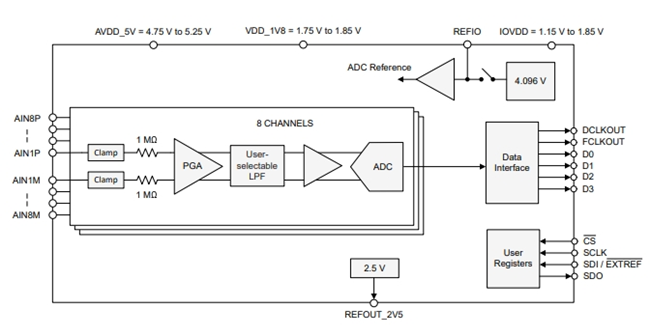

ADS9813RSHR 器件是一款具有集成模擬前端的八通道、18 位、2MSPS/通道、同步采樣 ADC。ADS9813的每個通道都有一個完整的模擬前端(AFE ),帶有輸入箝位。該器件還具有1mω輸入阻抗和可編程增益放大器(PGA ),帶寬選項由用戶選擇。高輸入阻抗允許與傳感器和變壓器直接連接，因此無需外部驅動電路。將ADS9813配置為接受最高12V輸入共模電壓的12V、10V、7V、5V、3.5V和2.5V雙極性輸入。
支持1.2V至1.8V工作電壓的數字接口使ADS9813無需外部電壓電平轉換器即可使用。
應用：
? 半導體測試
? 可編程直流電源
? 參數測量單位（PMU）
特征：
帶模擬前端的 8 通道 18 位 ADC：
同步采樣
恒定 1MΩ 輸入阻抗前端
可編程模擬輸入范圍：
±12V、±10V、±7V、±5V、±3.5V 和 ±2.5V
單端和差分輸入
共模電壓范圍：±12V
輸入過壓保護：高達 ±18V
用戶可選擇的模擬輸入帶寬：
22.7kHz 和 700kHz
集成低漂移精密基準：
ADC 基準電壓源：4.096V
用于外部電路的 2.5V 參考輸出
在全通量下具有出色的 AC 和 DC 性能：
DNL： ±0.35LSB， INL： ±0.8LSB
信噪比：90.3dBFS，THD：–113dB
電源：
模擬和數字：5V 和 1.8V
數字接口：1.2V 至 1.8V
溫度范圍：–40°C 至 +125°C
