產品詳情：

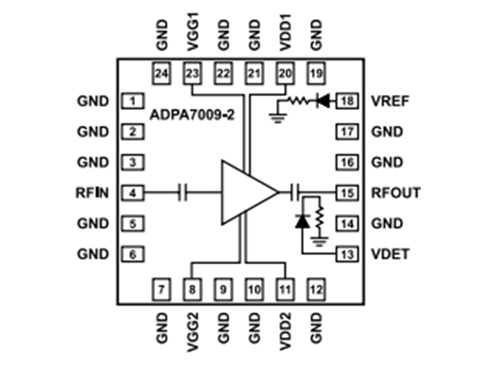

ADPA7009-2ACEZ 是一款砷化鎵 (GaAs) 假晶高電子遷移率晶體管 (pHEMT) 微波單片集成電路 (2) MMIC dBm 飽和輸出功率0.5 W功率放大器，具有集成的溫度補償片內功率檢測器，工作頻率范圍為 20 GHz 到 54 GHz。該放大器提供 17.5 dB 的增益， 1 dB 的壓縮 (OP1dB) 時的輸出功率為 28 dBm， 在 20 GHz 至 35 GHz時，輸出三階交調 (OIP3)的典型值為34.5 dBm。
ADPA7009-2需要5V電源的850mA電流。RF輸入和輸出在內部進行匹配并直流阻斷，以便于集成到更高電平的組件中。運行所需的大多數典型外部無源元件（交流耦合電容器和電源去耦電容器）都集成在一起，這有助于實現小而緊湊的印刷電路板 (PCB) 尺寸。ADPA7009-2采用5.00 mm×5.00 mm的24端子芯片陣列小尺寸無引腳腔 (LGA_CAV) 封裝。
產品特點：
集成電源電容器和偏置電感
集成AC耦合電容器
增益：20 GHz 到 35 GHz 范圍內為 17.5 dB（典型值）
輸入回波損耗：20 GHz 到 35 GHz 范圍內為 14 dB（典型值）
輸出回波損耗：20 GHz 到 35 GHz 范圍內為 15 dB（典型值）
OP1dB：20 GHz 到 35 GHz 時為 28 dBm（典型值）
PSAT：20 GHz 到 35 GHz 時為 28.5 dBm（典型值）
OIP3：20 GHz 到 35 GHz 時為 34.5 dBm（典型值）
噪聲指數：20 GHz 到 35 GHz 范圍內為 7.5 dB（典型值）
850 mA 時 5 V 電源電壓
匹配 50 Ω 的輸入輸出
5.00 mm×5.00 mm、24端耐熱性能增強型芯片陣列、小外形、無引線腔[LGA_CAV]封裝
產品應用：
? 軍用和航空航天
? 測試儀器儀表
深圳市明佳達電子有限公司（出售）（回收）ADPA7009-2ACEZ（ADI）20GHz至54GHz GaAs pHEMT MMIC功率放大器，如有需求，請聯系陳先生：
QQ：1668527835
電話：13410018555
郵箱：chen13410018555@163.com
公司首頁：www.sacramento-placer.com
