深圳市明佳達電子回收（ADI）ADN4655BRSZ：一款3.75 kV RMS、雙通道LVDS千兆位隔離器。
產品詳情

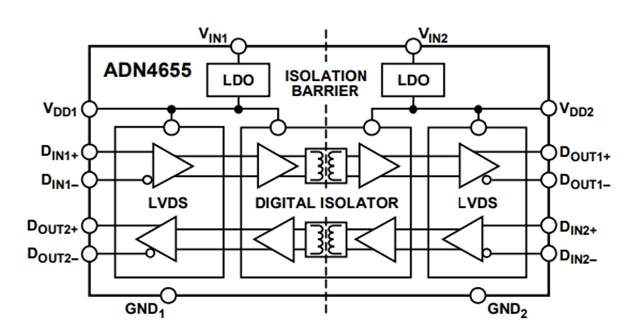

ADN4655BRSZ是一款雙通道LVDS（低電壓差分信號）隔離器。它主要用于信號隔離，工作速度高達1.1 Gbps，具有低抖動特性。ADN4655BRSZ集成了iCoupler技術，增強了高速運行能力，并為符合TIA/EIA-644-A標準的LVDS驅動器和接收器提供電流隔離。利用該集成，可實現 LVDS 信號鏈的嵌入式隔離。
ADN4655BRSZ包含多種通道配置，ADN4655上的 LVDS 接收器包含一個故障安全機制，可在輸入懸空、短路或端接但未驅動時確保相應的 LVDS 驅動器輸出為邏輯。
對于低抖動條件下的高速運行，LVDS 和隔離器電路依賴于 2.5 V 電源。集成的片內低壓差 (LDO) 穩壓器可以通過外部 3.3 V 電源提供所需的 2.5 V 電壓。ADN4655BRSZ完全適合在廣泛的工業溫度范圍內使用，采用具有 3.75 kV rms 隔離的 20 引腳 SSOP 封裝。
產品優勢
高速低抖動?：ADN4655BRSZ支持 ?1.1Gbps? 數據速率，隨機抖動低至 ?2.6ps rms?，確保高速信號完整性?。
高抗干擾性?：±8kV IEC 61000-4-2 ESD保護，高共模瞬態抑制能力（>25kV/μs），適應復雜電磁環境?。
安全認證?：ADN4655BRSZ符合 ?UL 1577?（申請中）和 ?DIN V VDE V 0884-10? 標準，滿足工業安全需求?。
技術參數
產品：ADN4655BRSZ
隔離電壓?：3750 Vrms（3.75 kV RMS）
通道數量?：2通道
數據速率?：最高可達1.25 Gb/s
傳播延遲時間?：4 ns?
工作電源電流?：58 mA?
電源電壓范圍?：2.375 V至3.6 V
工作溫度范圍?：-40°C至+125°C
封裝形式?：SSOP-20
此外，ADN4655BRSZ適用于需要高速數據傳輸和電氣隔離的應用場景，如：
隔離式視頻和成像數據
模擬前端隔離
數據平面隔離
隔離式高速時鐘和數據鏈路
ADN4655BRSZ隔離器具有以下主要特性：
3.75 kV rms LVDS 隔離器
符合 TIA/EIA-644-A LVDS 標準
多種雙通道配置
能以高達 1.1 Gbps 的任意數據速率進行切換，具有低抖動
傳播延遲 4 ns（典型值）
隨機抖動 2.6 ps rms（典型值）
1.1 Gbps 時峰到峰總抖動 90 ps（典型值）
2.5 V 或 3.3 V 電源
?75 dBc 電源紋波抑制，相位雜散水平
抗干擾性
±8 kV IEC 61000-4-2 ESD 跨隔離柵保護
高共模瞬變抗擾度：>25 kV/μs
超越 EN 55022 B 級輻射發射限制，PRBS 為 1.1 Gbps
安全和監管審批（20 引腳 SOIC_W 封裝）
UL（申請中）：5000 V rms 持續 1 分鐘，符合 UL 1577 標準
CSA 元件驗收通知 5A（申請中）
VDE 符合性證書（申請中）
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 424 VPEAK
在開路、短路和端接輸入條件下故障安全輸出高電平 (ADN4655/ADN4656)
工作溫度范圍：?40°C 至 +125°C
7.8 mm 最小爬電距離和凈空
