深圳市明佳達電子出售及回收TI/德州儀器 DRV8353RHRGZR 無刷直流 (BLDC) 三相智能柵極驅動器。
產品簡介

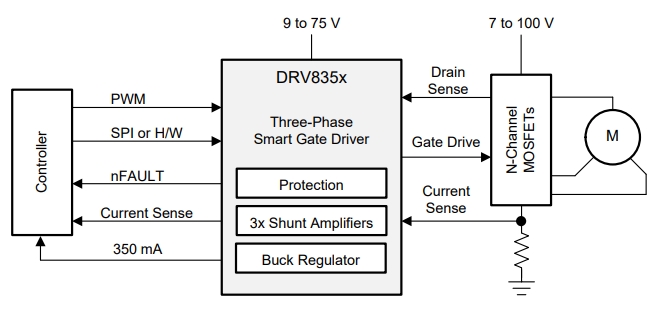

DRV8353RHRGZR器件是一款高度集成的柵極驅動器，適用于三相無刷直流 (BLDC) 電機 應用標準。這些應用包括 BLDC 電機的場定向控制 (FOC)、正弦電流控制和梯形電流控制。該器件提供了可選的集成式分流放大器以支持不同的電機控制方案，還提供了降壓穩壓器，以為柵極驅動器或外部控制器供電。
DRV835x采用智能柵極驅動 (SGD) 架構減少MOSFET換速率控制和保護電路通常所需的外部組件的數量。SGD架構還可優化死區時間以避免擊穿問題，通過MOSFET轉換率控制靈活降低電磁干擾 (EMI)，以及通過VGS監視器防止出現柵極短路情況。強柵極下拉電路幫助避免出現不想要的dV/dt寄生柵極打開事件。
特性
? 9V 至 100V 三半橋柵極驅動器
– 可選的集成降壓穩壓器
– 可選的三個低側電流分流放大器
? 智能柵極驅動架構
– 可調轉換率控制，可實現優異的 EMI 性能
– VGS 握手和最小死區時間插入，可避免發生擊穿
– 50mA 至 1A 峰值拉電流
– 100mA 至 2A 峰值灌電流
– 通過強下拉能力減小 dV/dt
? 集成柵極驅動器電源
– 高側倍增電荷泵可實現 100% PWM 占空比控制
– 低側線性穩壓器
? 集成 LM5008A 降壓穩壓器
– 6V 至 95V 工作電壓范圍
– 2.5V 至 75V、350mA 輸出能力
? 集成三個電流分流放大器
– 可調增益（5、10、20、40 V/V）
– 雙向或單向支持
? 6x、3x、1x 和獨立 PWM 模式
– 支持 120° 有傳感器運行
? 提供 SPI 或硬件接口
? 低功耗睡眠模式（VVM = 48V 時為 20μA）
? 集成式保護 特性
– VM 欠壓鎖定 (UVLO)
– 柵極驅動電源欠壓 (GDUV)
– MOSFET VDS 過流保護 (OCP)
– MOSFET 擊穿保護
– 柵極驅動器故障 (GDF)
– 熱警告和熱關斷 (OTW/OTSD)
– 故障狀態指示器 (nFAULT)
應用
? 三相無刷直流 (BLDC) 電機模塊
? 風扇、風機和泵
? 電動自行車、電動踏板車和電動汽車
? 電動和園藝工具、割草機
? 無人機、機器人和遙控玩具
? 工廠自動化和紡織機
