?ADF4355-2BCPZ是一款由(ADI)生產的集成VCO的微波寬帶合成器?,非常適合無線基礎設施、點到點/點到多點微波鏈路、衛星/VSAT、測試設備/儀器和時鐘生成等應用場景。

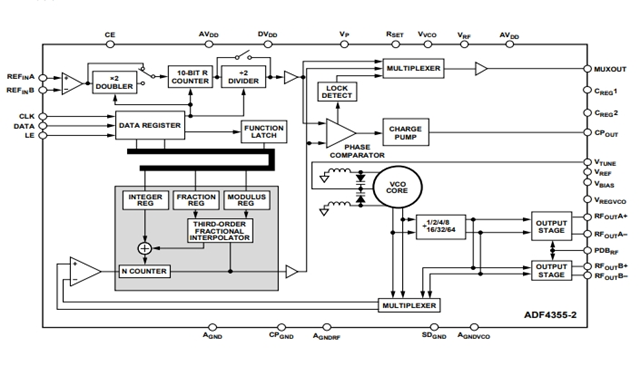

概述
?ADF4355-2BCPZ是一款集成VCO的寬帶頻率合成器,其基波輸出頻率范圍為3400 MHz至6800 MHz。 此外,VCO頻率可進行1、2、4、8、16、32或64分頻,因此用戶可以產生低至54 MHz的RF輸出頻率。 對于要求隔離的應用,RF輸出級可以實現靜音。 靜音功能既可以通過引腳控制,也可以通過軟件控制。
?ADF4355-2BCPZ結合外部環路濾波器和外部參考頻率使用時,可實現小數N分頻或整數N分頻鎖相環(PLL)頻率合成器。 一系列分頻器可實現54 MHz至4400 MHz的工作頻率。
所有片內寄存器均通過簡單的三線式接口進行控制。?ADF4355-2BCPZ采用3.15 V至3.45 V的模擬和數字電源工作,并帶有4.75 V至5.25 V的電荷泵和VCO電源。此外,?ADF4355-2BCPZ還內置硬件和軟件省電模式。
應用場景
?ADF4355-2BCPZ廣泛應用于以下領域:
無線基礎設施(W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT)
點到點/點到多點微波鏈路
測試設備
無線局域網(LAN)、有線電視設備
時鐘產生
技術參數
類型:PLL + VCO
電路數量:2 Circuit
最大輸入頻率:600 MHz
最小輸入頻率:10 MHz
輸出頻率范圍:54 MHz to 4.4 GHz
電源電壓-最大:3.45 V
電源電壓-最?。?.15 V
最小工作溫度:- 40°C
最大工作溫度:+ 85°C
安裝風格:SMD/SMT
封裝 / 箱體:LFCSP-32
這些參數使得?ADF4355-2BCPZ在需要高精度頻率合成的應用中表現出色。
此外,?ADF4355-2BCPZ還具有以下特性:
RF輸出頻率范圍: 54 MHz至4400 MHz
小數N分頻頻率合成器和整數N分頻頻率合成器
高分辨率38位模數
低相位噪聲電壓控制振蕩器(VCO)
可編程1/2/4/8/16/32/64分頻輸出
模擬和數字電源: 3.3 V
電荷泵和VCO電源: 5 V(典型值)
邏輯兼容性: 1.8 V
可編程雙模預分頻器:4/5或8/9
可編程的輸出功率
RF輸出靜音功能
三線式串行接口
模擬和數字鎖定檢測
