ADG1412YCPZ是一款四通道單刀單擲（SPST）開關。
關鍵特性
導通電阻為 1.8 Ω
導通電阻平坦度為 0.3 Ω
通道間導通電阻匹配度為 0.1 Ω
每通道連續電流為250 mA
全定工作電壓為 +12 V、±15 V 和 ±5 V
不需要 VL 電源
3 V 邏輯兼容輸入
軌到軌操作
16 引腳 4 mm × 4 mm LFCSP
AEC-Q100 適用于汽車應用
通過這些特性，ADG1412YCPZ適用于工業控制、汽車電子、通訊網絡、安防監控等領域，能夠承受高電源電壓并具有高性能和低功耗的特點?。
簡介
ADG1412YCPZ是一款單片互補金屬氧化物半導體 (CMOS) 套件，包含四個采用 iCMOS? 工藝設計的可獨立選擇開關。iCMOS（工業 CMOS）是一種將高電壓 CMOS 和雙極技術結合在一起的模塊化制造工藝。它可促進各種高性能模擬 IC 的開發，ADG1412YCPZ能以 33 V 電壓在前代高電壓套件無法實現的封裝中運行。與使用傳統 CMOS 工藝的模擬 IC 不同，iCMOS 元件可耐受高電源電壓，同時提供更高的性能，顯著降低功耗并減小封裝尺寸。
導通電阻曲線在整個模擬輸入范圍內非常平坦，可確保在切換信號時實現出色的線性度和低失真度。iCMOS 構造可確保超低功耗，使套件非常適用于便攜式和電池供電儀器。

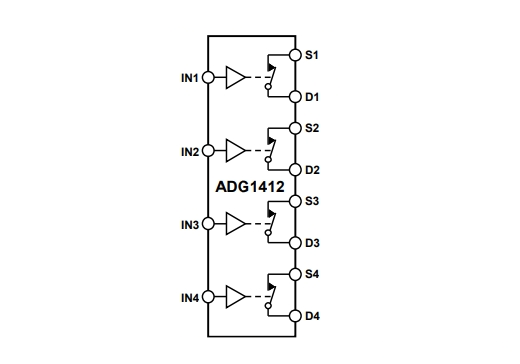

ADG1412YCPZ包含四個獨立的單刀單擲 (SPST) 開關。ADG1411 和 ADG1412 的唯一區別是它們的數字控制邏輯是反向的。ADG1411 開關在適當控制輸入時通過邏輯 0 開啟，而 ADG1412 開關通過邏輯 1 開啟。在接通時，各個開關在兩個方向上具有同等的良好傳導性能，并且其輸入信號范圍可擴展至電源電壓的水平。在斷開狀態下，達到電源電壓水平的信號電平將被阻止。
應用領域
ADG1412YCPZ適用于多種需要高精度開關控制的場合，包括但不限于：
汽車電子?：ADG1412YCPZ用于汽車控制系統中的信號切換和隔離
工業控制?：ADG1412YCPZ在工業自動化和測量設備中實現多通道信號處理
醫療保健?：ADG1412YCPZ在醫療設備中用于信號切換和隔離，確保醫療設備的穩定運行
其他領域?：ADG1412YCPZ適用于任何需要高精度、低導通電阻和高耐壓開關的場合?。
此外，ADG1412YCPZ模擬開關的規格如下：
開關電路：SPST - 常開
多路復用器/解復用器電路：1：1
電路數：4
導通電阻（最大值）：1.8 歐姆
通道至通道匹配 (ΔRon)：100 毫歐
電壓 - 電源，單 (V+)：5V ~ 16.5V
電壓 - 供電，雙 (V±)：±4.5V ~ 16.5V
開關時間 (Ton, Toff)（最大值）：150ns，120ns
-3db 帶寬：170MHz
電荷注入：-20pC
溝道電容 (CS(off)，CD(off))：23pF，23pF
電流 - 漏泄 (IS(off))（最大值）：550pA
串擾：-100dB @ 1MHz
工作溫度：-40°C ~ 125°C（TA）
安裝類型：表面貼裝型
器件封裝：16-LFCSP-VQ（4x4）
