最新資訊AD5360BCPZ是一款16通道、16位串行輸入電壓輸出型DAC，主要用于需要高精度和高可靠性的應用。主要特性在56引腳LFCSP封裝中集成16通道DAC確保的16/14 bits單調性額定輸出電壓范圍：-10 V～+10 V可提供多種輸出范圍溫度監控功能通道監控多路復用器數字復位（RESET）對用戶定…
AD5360BCPZ是一款16通道、16位串行輸入電壓輸出型DAC，主要用于需要高精度和高可靠性的應用。
主要特性
在56引腳LFCSP封裝中集成16通道DAC
確保的16/14 bits單調性
額定輸出電壓范圍：-10 V～+10 V
可提供多種輸出范圍
溫度監控功能
通道監控多路復用器
數字復位（RESET）
對用戶定義的SIGGNDx進行清零
這些特性使得AD5360BCPZ在需要高精度、多通道數模轉換的系統中表現出色，特別是在要求高穩定性和可靠性的應用中。
概述

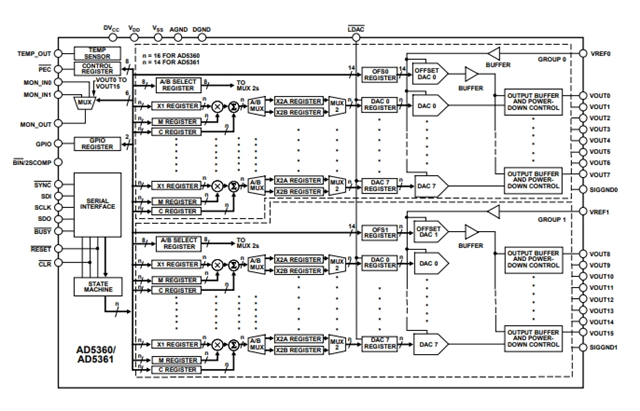

AD5360BCPZ在一個56引腳LFCSP封裝中集成了16通道的16-bit DAC。它提供4倍于基準電壓的緩沖電壓輸出范圍。每個DAC的增益和失調均能夠獨立調整，以去除誤差。更靈活的是，器件被分為2組，每組8個DAC，每組的輸出范圍都能夠由一個失調DAC進行獨立調整。
AD5360BCPZ提供VSS從-4.5 V 到-16.5 V、 VDD從+8 V 到+16.5 V寬電壓范圍內的可靠工作。負載電流為1mA時，輸出放大器的裕量需求為1.4 V。
AD5360BCPZ具有與SPI?、QSPI?、MICROWIRE?和DSP接口標準兼容的高速4線串行接口，能夠處理高達50 MHz的時鐘速率。通過將LDAC輸入引腳拉低，所有的輸出能夠同時更新。每個通道都具有可編程增益和失調調整寄存器。
每個DAC輸出能相對外部SIGGND輸入被放大和緩沖。DAC輸出也能夠通過CLR引腳切換到SIGGND。
AD5360BCPZ具有以下主要規格：
位數：16
數模轉換器數：16
建立時間：30μs
輸出類型：Voltage - Buffered
差分輸出：無
數據接口：SPI，DSP
參考類型：外部
電壓 - 供電，模擬：8V ~ 16.5V，-4.5V ~ 16.5V
電壓 - 供電，數字：2.5V ~ 5.5V
INL/DNL (LSB)：±4（最大），±1（最大）
架構：電阻串 DAC
工作溫度：-40°C ~ 85°C
器件封裝：56-LFCSP-VQ（8x8）
應用場景
AD5360BCPZ適用于多種需要高精度數模轉換的場景，包括但不限于：
儀器儀表
工業控制系統
自動測試設備（ATE）的電平設置
可變光學衰減器（VOA）
光學線卡
如需獲取【AD5360BCPZ】專屬產品報價，可以通過訪問明佳達電子官網（www.sacramento-placer.com）查詢?cè)斍椋?/span>
