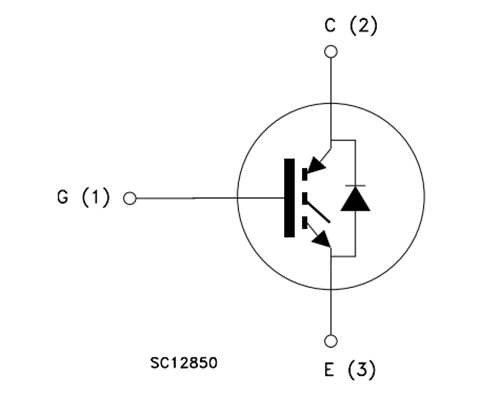

STGW30NC120HD器件是一款N溝道1200 V、30 A超快PowerMESH IGBT，特別適合需要軟開關的應用場景，如逆變器、電機驅動等。
其主要特性
低導通損耗?：STGW30NC120HD具有低導通損耗，適用于需要高效能轉換的應用場景。
?低導通電壓降?：在25°C時，STGW30NC120HD導通電壓為2.75V，保證了低功耗運行。
?高電流能力?：電流為30A，STGW30NC120HD適合需要高電流輸出的應用。
?高輸入阻抗?：STGW30NC120HD采用電壓驅動，適合高頻應用。
?低柵極電荷?：STGW30NC120HD減少了開關過程中的能量損耗。
簡介
STGW30NC120HD是基于ST專利的條形布局，采用最新的高壓技術，設計的一款先進的1200 V IGBT器件，具有卓越的性能。該IGBT經過優化，適用于高頻應用，以實現非常高的開關性能（降低 tfall），同時保持低電壓降。
技術規格
STGW30NC120HD具有以下主要規格：
配置：Single
集電極—發射極最大電壓 VCEO：1.2 kV
集電極—射極飽和電壓：2.75 V
柵極/發射極最大電壓：- 25 V, 25 V
在25 C的連續集電極電流：60 A
Pd-功率耗散：220 W
最小工作溫度：- 55 C
最大工作溫度：+ 150 C
安裝風格：Through Hole

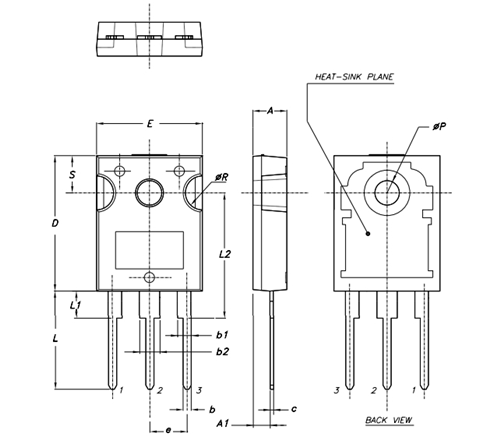

封裝 / 箱體：TO-247-3
集電極連續電流：30 A
集電極最大連續電流 Ic：60 A
柵極—射極漏泄電流：+/- 100 nA
高度：20.15 mm
長度：15.75 mm
產品類型：IGBT Transistors
寬度：5.15 mm
單位重量：38 g
應用領域
STGW30NC120HD適用于各種需要高效能和高頻率切換的應用場景，如感應加熱、電機控制、電源管理等。其優異的性能使其在工業自動化、電力電子設備、新能源汽車等領域有廣泛的應用前景?。
立即詢價
歡迎通過訪問明佳達電子官網（www.sacramento-placer.com），獲取STGW30NC120HD IGBT晶體管的實時庫存報價！
