LTC6362CDD是一款低功耗、低噪聲的差分運算放大器，專為驅動低功率 SAR ADC 而優化設計??；緟敌吞枺篖TC6362CDD放大器類型：差分電路數：1輸出類型：差分，滿擺幅壓擺率：45V/s增益帶寬積：180 MHz-3db 帶寬：34 MHz電流 - 輸入偏置：75 nA電壓 - 輸入補償：75 V電流…
LTC6362CDD是一款低功耗、低噪聲的差分運算放大器，專為驅動低功率 SAR ADC 而優化設計?。
基本參數
型號：LTC6362CDD
放大器類型：差分
電路數：1
輸出類型：差分，滿擺幅
壓擺率：45V/μs
增益帶寬積：180 MHz
-3db 帶寬：34 MHz
電流 - 輸入偏置：75 nA
電壓 - 輸入補償：75 μV
電流 - 供電：1mA
電壓 - 跨度（最小值）：2.8 V
電壓 - 跨度（最大值）：5.25 V
工作溫度：0°C ~ 70°C
安裝類型：表面貼裝型
封裝/外殼：8-DFN
LTC6362 說明
LTC6362CDD是一款具軌至軌輸入和輸出擺幅的低功率、低噪聲差分運算放大器，專為驅動低功率 SAR ADC 已進行了優化。LTC6362CDD在有源操作中僅吸收 1mA 的電源電流，并具有一種停機模式，在此模式中電流消耗減低至 70μA。

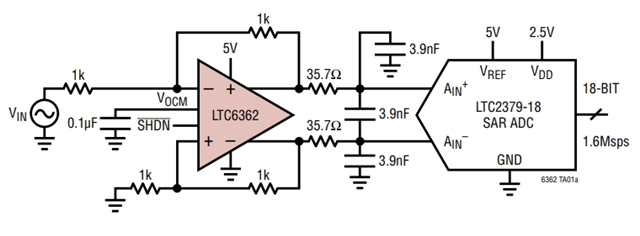

放大器可配置以將一個單端輸入信號轉換為一個差分輸出信號，并能在反相或同相配置中運作。
低失調電壓、低輸入偏置電流和一種穩定的高阻抗配置使這款放大器不僅適合用作一個 ADC 驅動器，而且還可在靠前的信號鏈路中使用，以將一個精準的傳感器信號轉換為一個可在噪聲工業環境中處理的平衡 (差分) 信號。
LTC6362CDD采用緊湊型 3mm x 3mm 8 腳無引線 DFN 封裝，可在 -40°C 至 125°C 的溫度范圍內工作，并保證達到規定的性能指標。
應用領域
LTC6362CDD適用于多種應用領域，主要包括：
16 位和 18 位 SAR ADC 驅動器
單端至差分轉換
低功率流水線型 ADC 驅動器
差分線路驅動器
電池供電型儀表
此外，LTC6362CDD還具有以下主要特性：
1mA 電源電流
2.8V 至 5.25V 單電源
全差分輸入和輸出
200μV 最大失調電壓
260nA 最大輸入偏置電流
快速穩定：550ns 至 18 位，8VP-P 輸出
低失真：-116dBc (在 1kHz，8VP-P)
軌至軌輸入和輸出
3.9nV/√Hz 輸入參考噪聲
180MHz 增益帶寬乘積
34MHz -3dB 帶寬
低功率停機模式：70μA
3mm x 3mm 8 引腳 DFN 封裝
