明佳達電子（供求）ISL78714ANZ：汽車級多節鋰離子電池管理器IC 64-TQFP
概述：
ISL78714 汽車級鋰離子電池管理器 IC 可監控多達14個串聯電池，經過優化以滿足嚴格的汽車性能、可靠性和安全性要求。該器件提供了電池管理系統中此類關鍵部件的所有功能，如精確的電池電壓和溫度監控、電池平衡和廣泛的系統診斷。

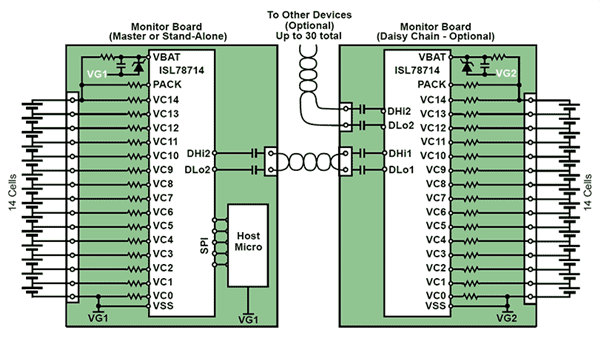

在典型配置中，主 ISL78714 通過 SPI 端口和多達 29 個附加 ISL78714 器件通過一個可靠的專用雙線菊花鏈連接在一起，與主機微控制器通信。這個通信系統非常靈活，可以用電容器隔離、變壓器隔離或兩者結合來實現。
包括三種電池平衡模式：手動平衡模式、定時平衡模式和自動平衡模式。自動平衡模式在從每個電池中消耗主機指定的電量后終止平衡。
特征
監控和管理多達 14 個電池，均為標準鋰離子化學電池
AEC-Q100 認證，支持 ASIL D 系統
可靠的雙線菊花鏈通信系統，使用電容器或變壓器耦合，速度高達 1Mbps
符合 ISO26262 的高安全通信協議
電池電壓測量精度 1.65V 至 4.28V，-20oC 至 +85oC：
初始器件精度：±2mV
板組裝后的器件精度：±2.5mV
電池輸入范圍：±5.0V，負電壓適用于母線和燃料電池
最多 6 個外部溫度監控輸入
帶警告標志的內部溫度監控
兩個通用 I/O 引腳
自動感應電池組中的位置
在不到 10ms 的時間內，測量并執行 112 個電池的所有電壓、溫度和診斷數據的讀取
用戶可選的電池測量平均功能
14 位電壓和溫度測量
集成針對所有關鍵功能的系統診斷
如果通信中斷，看門狗會關斷器件電源
長期漂移：-0.31 log(khrs)
完全耐受 EMC 和瞬態 – 卓越的熱插拔性能
可用的復雜設備驅動程序 s/w 遵循 AUTOSAR、Aspice 和 ISO26262 ASIL-D 開發流程。
瑞薩為 RH850 MCU 提供所需 MCAL 模塊的配置和集成
應用
汽車電池管理系統 (BMS)
純電動汽車 (BEV)
混合動力汽車 (HEV)
插電式混合動力汽車 (PHEV)
電動摩托車電池組
要求高準確性管理和監控的備用電池和能源存儲系統
便攜和半輕便式器件
