AD9650BCPZ-105器件是一款雙通道、16位、105 MSPS模數轉換器(ADC),專為數字化高頻、寬動態范圍信號而設計,支持輸入頻率高達300 MHz。
產品優勢
片內擾動選項可改善低功耗模擬輸入信號的無雜散動態范圍(SFDR)性能。
專有差分輸入在最高300 MHz的輸入頻率下仍保持出色的信噪比(SNR)性能。
采用1.8 V單電源供電,數字輸出驅動器則采用獨立電源供電,以支持1.8 V CMOS或LVDS輸出。
標準串行端口接口(SPI)支持各種產品特性和功能,例如:數據格式化(偏移二進制、二進制補碼或格雷碼)、時鐘DCS使能、節電模式以及測試模式。
引腳兼容AD9268以及其他雙通道系列,如AD9269、AD9251、AD9231和AD9204。這樣便可輕松在不同分辨率和帶寬之間實現升級。
AD9650BCPZ-105的主要特性
1.8 V模擬電源供電
1.8 V CMOS或LVDS輸出供電
信噪比(SNR):82 dBFS(30 MHz輸入,105 MSPS數據速率)
SFDR:90 dBc(30 MHz輸入,105 MSPS數據速率)
低功耗:每個通道328 mW (105 MSPS)
1至8整數輸入時鐘分頻器
描述
AD9650BCPZ-105是一款雙通道、16位、105 MSPS模數轉換器(ADC),專為數字化高頻、寬動態范圍信號而設計,支持輸入頻率高達300 MHz。

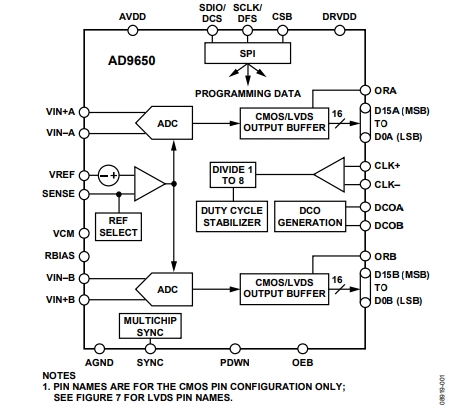

這款雙通道ADC內核采用多級、差分流水線架構,并集成了輸出糾錯邏輯。每個ADC均具有寬帶寬、差分采樣保持模擬輸入放大器和共享集成基準電壓源,可簡化設計考慮因素。占空比穩定器可用來補償ADC時鐘占空比的波動,使轉換器保持出色的性能。
ADC輸出數據可以直接送至兩個外部16位輸出端口,或在單個16位總線上多路復用。這些輸出可以設置為1.8 V CMOS或LVDS。
需要時,靈活的掉電選項可以明顯降低功耗。
設置與控制的編程利用三線式SPI兼容型串行接口來完成。
AD9650BCPZ-105采用64引腳LFCSP封裝,額定溫度范圍為?40°C至+85°C工業溫度范圍。
應用領域
AD9650BCPZ-105廣泛應用于以下領域:
工業儀器儀表
X射線、MRI和超聲設備
高速脈沖采集
化學和頻譜分析
直接變頻接收機
多模式數字接收機
智能天線系統
通用軟件無線電
此外,AD9650BCPZ-105具有以下關鍵參數:
分辨率:16 bit
通道數量:2 Channel
接口類型:Parallel, SPI
采樣比:105 MS/s
輸入類型:Differential
結構:Pipeline
模擬電源電壓:1.8 V
數字電源電壓:1.8 V
SNR – 信噪比:82.5 dB
最小工作溫度:- 40 C
最大工作溫度:+ 85 C
封裝 / 箱體:LFCSP-64
