MAX17509ATJ是一款4.5V至16V、雙路3A輸出、高效、同步降壓型DC-DC轉換器，它帶有電阻編程功能，具有以下主要特性：縮減DC-DC穩壓器庫存清單輸出電壓(0.904V至3.782V和4.756V至5.048V，分辨率為20mV)可配置為兩路獨立輸出(3A/3A)或兩相單路輸出(6A)降低噪聲和EMI可調節開關…
MAX17509ATJ是一款4.5V至16V、雙路3A輸出、高效、同步降壓型DC-DC轉換器，它帶有電阻編程功能，具有以下主要特性：
縮減DC-DC穩壓器庫存清單
輸出電壓(0.904V至3.782V和4.756V至5.048V，分辨率為20mV)
可配置為兩路獨立輸出(3A/3A)或兩相單路輸出(6A)
降低噪聲和EMI
可調節開關頻率，可選擇0/180°相移
外部頻率同步
可調節開關擺率
符合EN55022 (CISPR22) B類輻射和傳導性EMI標準
便于系統設計
全陶瓷電容方案
自動配置內部補償
可選擇打嗝或磚墻模式
可調節軟啟動上升/下降時間，具有軟停止模式和預偏置啟動
-40°C至+125°C工作溫度范圍
工作可靠
可靠的故障保護(VIN_UVLO、UV/OV、UC/OC、OT)
電源就緒
概述
MAX17509ATJ集成兩個3A內部開關降壓型調節器，具有可編程特性。MAX17509ATJ可配置為獨立兩路單相3A電源或單路兩相輸出6A電源。MAX17509ATJ采用4.5V至16V輸入工作，產生可獨立調節的輸出電壓，范圍為0.904V至3.782V和4.756V至5.048V，系統精度為±2%。
MAX17509ATJ允許通過將電阻連接至配置引腳來選擇多個可編程選項，從而為最終用戶提供最大靈活性。MAX17509ATJ的兩項主要亮點是用于任意輸出電壓的自配置補償和設置LX開關節點擺率來降低噪聲的能力。在對噪聲敏感的應用中，例如FPGA、RF和音頻中的高速吉比特收發器都得益于這種獨特的擺率控制。MAX17509ATJ提供SYNC輸入，用于多片器件與系統時鐘同步操作。
MAX17509ATJ提供輸出過壓(OV)和欠壓(UV)保護，以及過流(OC)和欠流(UC)保護，具有可選的打嗝/閉鎖選項。MAX17509ATJ工作在-40°C至+125°C溫度范圍，帶有溫度檢測和關斷功能，用于過熱(OT)保護。該器件采用32引腳5mm x 5mm TQFN封裝。
基本信息
產品：MAX17509ATJ
功能：降壓
輸出配置：正
拓撲：降壓
輸出類型：可調式
輸出數：2
電壓 - 輸入（最小值）：4.5V
電壓 - 輸入（最大值）：16V
電壓 - 輸出（最小值/固定）：0.904V，4.756V
電壓 - 輸出（最大值）：3.782V，5.048V
電流 - 輸出：3A
頻率 - 開關：500kHz，1MHz，1.5MHz，2MHz
同步整流器：無
工作溫度：-40°C ~ 125°C（TA）
安裝類型：表面貼裝型
封裝/外殼：32-WFQFN

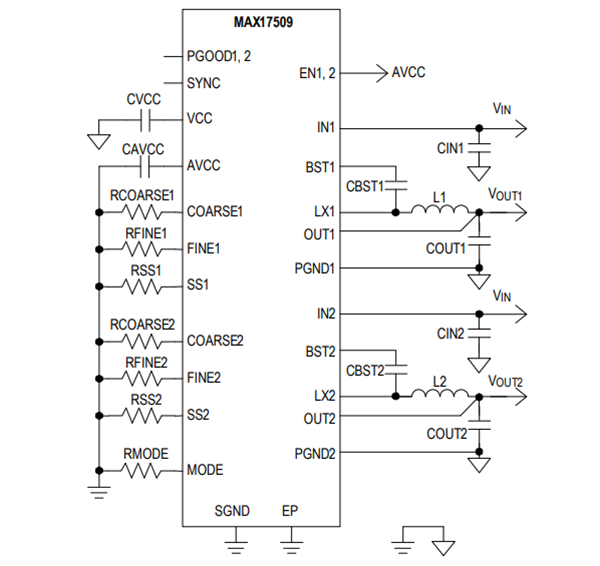

典型應用
MAX17509ATJ適用于多種電源管理應用，包括但不限于：
基站負載點穩壓器
FPGA和DSP核心電源
工控設備
多負載點(POL)電源
