8V79S680NLGI是一款符合 JESD204B 標準的扇出緩沖器和分頻器，主要應用于時鐘信號的分配與頻率轉換場景。以下是其核心參數與特性：

支持高速、低相位噪聲轉換器時鐘

時鐘和 SYSREF 信號的分配、扇出、相位延遲

極低的輸出本底噪聲：-158.8dBc/Hz 本底噪聲（245.76MHz）

支持高達 3GHz 的時鐘頻率，包括 983.04MHz、491.52MHz、245.76MHz 和 122.88MHz 的時鐘輸出頻率

4 個輸出通道，共 16 個差分輸出：

— 8 個專用時鐘輸出

— 8 個輸出可配置為帶有獨立相位延遲級的 SYSREF 輸出，或配置為附加時鐘輸出

每個通道包含：

— 分頻器：÷1、÷2、÷4、÷6、÷8、÷12、÷16

— 時鐘相位延遲電路

時鐘相位延遲電路

— 時鐘：延遲單位為時鐘周期；256 步

— SYSREF：可配置的精密相位延遲電路：8 級 131ps、262ps、393ps 或 524ps

靈活的差分輸出：

— LVDS/LVPECL 可配置

— 振幅可配置

— 未使用輸出的省電模式

— 支持直流和交流耦合

— QREF（SYSREF）輸出預偏置功能，可防止在打開或關閉輸出時出現故障

電源電壓：

— 3.3V 內核和信號 I/O

— 1.8V 數字控制 SPI I/O（3.3V 容限輸入）

64 VFQFN-P 封裝（9mm x 9mm x 0.85mm）

環境溫度范圍：-40°C 至 +85°C

詳情

8V79S680NLGI是專為無線基站無線電設備電路板設計的高性能時鐘和轉換器同步解決方案，符合 JESD204B 子類 0、1 和 2 標準。8V79S680NLGI的主要功能是分配和扇出由 JESB204B 時鐘發生器（如 8V19N480）生成的高頻時鐘和低頻系統參考信號，從而擴展其扇出功能并提供額外的相位延遲。8V79S680NLGI經過優化，可提供相位噪聲極低的時鐘和精確、相位可調的 SYSREF 同步信號，滿足 GSM、WCDMA、LTE、LTE-A 無線電板實施的要求。低偏移輸出、低器件間偏移特性和快速輸出上升/下降時間有助于系統設計實現跨器件的確定性時鐘和 SYSREF 相位關系。

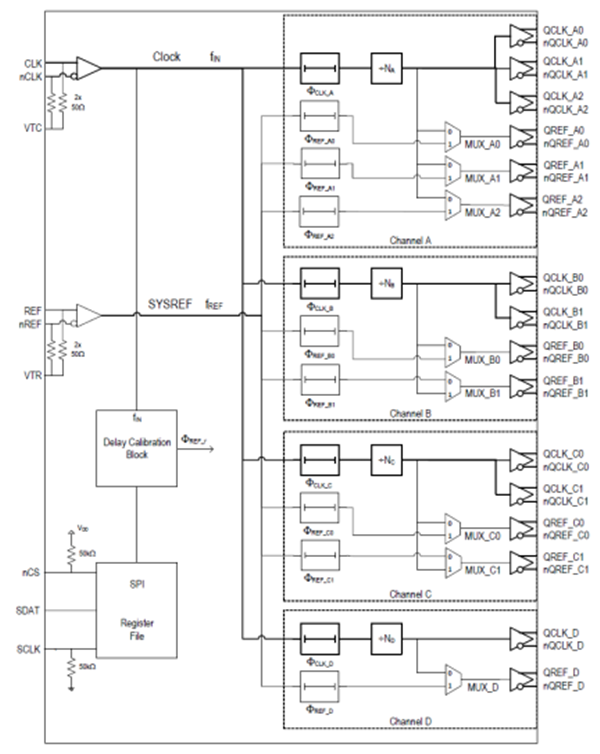

8V79S680NLGI將輸入時鐘和 JESD204B SYSREF 信號分配到四個扇出通道。 在每個通道中，輸入時鐘和 SYSREF 信號均扇出到多個時鐘（QCLK）和 SYSREF（QREF）輸出。時鐘信號可以在每個通道中進行分頻。可配置的相位延遲電路可用于時鐘和 SYSREF 信號。所有信號路徑中的傳播延遲都是完全確定的，以支持一個器件內時鐘和 SYSREF 信號之間的固定相位關系。時鐘分頻器可以旁路，以實現低延遲時鐘路徑。8V79S680NLGI可輔助實現器件內部分頻器之間以及多個器件之間的同步，消除分頻器在電源和配置周期之間引入的相位模糊性。

每個通道支持高達 3GHz 的時鐘頻率。在另一種配置中，例如 JESD204B 子類 0 和 2，SYSREF（QREF）輸出可配置為常規時鐘輸出，從而為器件添加額外的時鐘扇出。

所有輸出在幅度配置、輸出信號端接方面都非常靈活，并允許直流和交流耦合。不使用時可禁用輸出并關斷電源。SYSREF 輸出預偏置功能可防止開機故障，并實現系統同步信號的交流耦合。

8V79S680NLGI通過一個三線 SPI 串行接口進行配置。該器件采用無鉛（RoHS 6）64 引腳 VFQFN 封裝。擴展的溫度范圍支持無線基礎設施、電信和網絡終端設備的要求。8V79S680NLGI屬于 IDT 高性能時鐘系列。

典型應用

? JESD204B低相位噪聲時鐘和 SYSREF 信號分配

? 支持 JESD204 子類 0、1 和 2

? 用于抖動敏感型 ADC 和 DAC 電路的時鐘分配器件

? 無線基礎設施

? 雷達和成像

? 儀器儀表和醫療
