F2971NCGK8是【Renesas】推出的75Ω單刀雙擲(SP2T)射頻開關,工作頻率范圍覆蓋5MHz至3000MHz,適用于 CATV 、 寬帶射頻等場景。 ?其核心特性低插入損耗:1200MHz 時為 0.31dB高隔離度:1200MHz 時為 71dB(RF1/RF2 到 RFC)高 IIP3:67dBm (在 5MHz)工作溫度:-40C …
F2971NCGK8是【Renesas】推出的75Ω單刀雙擲(SP2T)射頻開關,工作頻率范圍覆蓋5MHz至3000MHz,適用于 CATV 、 寬帶射頻等場景。 ?
其核心特性
低插入損耗:1200MHz 時為 0.31dB
高隔離度:1200MHz 時為 71dB(RF1/RF2 到 RFC)
高 IIP3:67dBm (在 5MHz)
工作溫度:-40°C 至 105°C
4mm x 4mm、20 引腳 LQFN 封裝
介紹

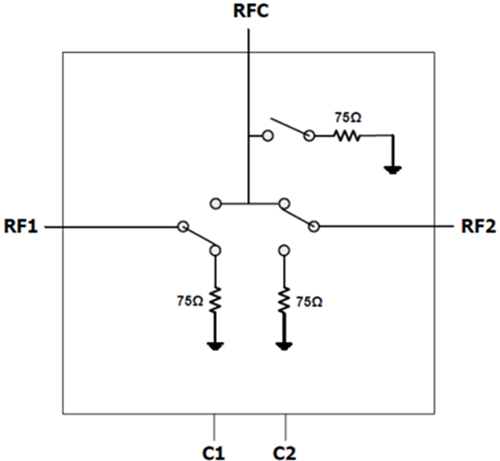

F2971NCGK8是一款堅固耐用、低插入損耗的 75Ω SP2T(SPDT) 吸收式射頻開關,專為各種 CATV 和寬帶射頻應用而設計。該器件覆蓋 5MHz 至 3000MHz 的寬頻率范圍。除了具有出色的線性度和隔離性能外,F2971NCGK8還為隔離的 RF 端口提供 75Ω 端接。F2971NCGK8在 RF 公共端口上具有一個內部開關的終端電阻。
產品優勢
F2971NCGK8提供寬帶射頻性能,以支持 CATV 市場,以及高功率處理和高隔離度。
- 低插入損耗
- 高隔離
- 出色的線性度
- 擴展溫度:-40°C 至 105°C
功能與應用
F2971NCGK8開關采用吸收式設計,內置未選通端口75Ω終端電阻,支持單3.3V供電邏輯控制,適用于衛星通信、基站信號切換等場景。典型應用主要包括:
有線電視/寬帶應用
頭端
光纖/HFC 分配節點
分配放大器
開關矩陣
DTV 調諧器輸入選擇
DVR/PVR/機頂盒
有線電視測試設備
此外,F2971NCGK8還具備以下性能參數
射頻類型:CATV
拓撲:吸收
電路:SPDT
頻率范圍:5MHz ~ 3GHz
隔離:57dB
插損:0.64dB
測試頻率:3GHz
P1dB:32dBm
IIP3:75dBm
特性:-
阻抗:75 歐姆
電壓 - 供電:2.7V ~ 3.6V
工作溫度:-40°C ~ 105°C
安裝類型:表面貼裝型
封裝/外殼:20-WFQFN
