LT3066EDE是（ADI）推出的具可編程電流限值和主動輸出放電功能的 45V VIN、500mA 低噪聲、線性穩壓器。以下是LT3066EDE的詳細介紹：
LT3066EDE是一款微功率、低噪聲、低壓差電壓 (LDO) 線性穩壓器，其工作在一個 1.8V 至 45V 的輸入電壓范圍內。此外，LT3066EDE可提供 500mA 的輸出電流和一個 300mV 的典型壓差電壓。單個外部電容器提供了可編程低噪聲基準性能和輸出軟起動功能。

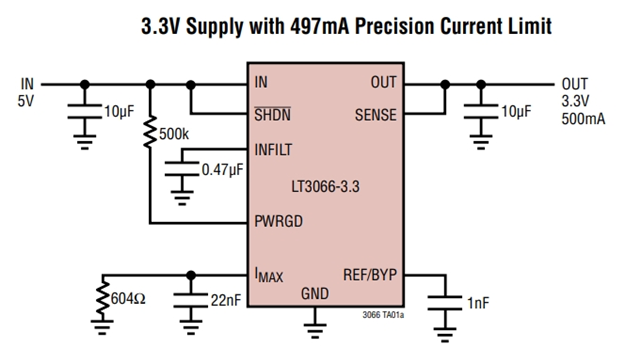

LT3066EDE由單個電阻器負責設置 LT3066 的電流限值，并可在一個很寬的輸入電壓和溫度范圍內實現 ±10% 的準確度。一個 PWRGD 標記用于指示輸出調節。
LT3066EDE具有一個下拉 NMOS，這負責在 SHDN 或 IN 被驅動至低電平的情況下對輸出進行放電。
LT3066EDE利用低 ESR 陶瓷電容器優化了穩定性和瞬態響應，所需的最小電容為 3.3μF。內部保護電路包括具折返的電流限制、熱限制、反向電池保護、反向電流保護和反向輸出保護。
LT3066EDE具有可用的 3.3V 和 5V 固定輸出電壓，以及可用作一款具 0.6V 至 19V 輸出電壓范圍的可調型器件。這款器件采用耐熱性能增強型 12 引腳 4mm x 3mm DFN 和 MSOP 封裝。
其主要特性包括：
輸入電壓范圍：1.8V 至 45V
輸出電流：500mA
主動輸出放電
壓差電壓：300mV
可編程精準電流限值：±10%
電源良好標記
輸入濾波用于實現高 PSRR
低噪聲：25μVRMS (10Hz 至 100kHz)
可調輸出 (VREF = VOUT(MIN) = 600mV)
輸出容差：±2% (在整個電壓、負載和溫度范圍內)
可在采用低 ESR 陶瓷輸出電容器 (最小電容值為 3.3μF) 時保持穩定
單個電容器用于實現基準的軟起動并降低輸出噪聲
折返電流限制保護
停機電流：<3μA
反向電池和熱限制保護
12 引腳 4mm x 3mm DFN 封裝
應用場景
LT3066EDE通過單一外部電容實現電壓調節與啟動控制，適用于對功耗和穩定性要求較高的場景。主要包括：
電池供電型系統
汽車電源
工業電源
航空電子設備電源
便攜式儀器
