ADS1220IPWR模數轉換器是（TI）推出的具有 PGA、VREF、SPI 和兩個 IDAC 的 24 位 2kSPS 四通道低功耗 Δ-Σ ADC。它具有以下核心特性：
低電流：
占空比模式下低至 120μA（典型值）
寬電源電壓范圍：2.3V 至 5.5V
可編程增益：1V/V 至 128V/V
可編程數據速率：高達 2kSPS
高達 20 位有效分辨率
采用單周期穩定數字濾波器，在 20SPS 時
實現 50Hz 和 60Hz 諧波抑制
兩個差分輸入或四個單端輸入
雙匹配可編程電流源：
10μA 至 1.5mA
集成 2.048V 基準電壓：漂移 5ppm/°C（典型值）
集成 2% 精準振蕩器
集成溫度傳感器：精度 0.5°C（典型值）
與 SPI 兼容的接口（模式 1）
器件說明
ADS1220IPWR是一款精密 24 位模數轉換器 (ADC)，所集成的多種特性能夠降低系統成本并減少小型傳感器信號測量應用中的組件數量。ADS1220IPWR具有通過輸入多路復用器 (MUX) 實現的兩個差分輸入或四個單端輸入，一個低噪聲可編程增益放大器 (PGA)，兩個可編程激勵電流源，一個電壓基準，一個振蕩器，一個低側開關和一個精密溫度傳感器。
ADS1220IPWR能夠以高達 2000 次/秒 (SPS) 采樣數據速率執行轉換，并且能夠在單周期內穩定。針對噪聲環境中的工業應用，當采樣頻率為 20SPS 時，數字濾波器可同時提供 50Hz 和 60Hz 抑制。內部 PGA 提供高達 128V/V 的增益。此 PGA 使得 ADS1220IPWR 非常適用于小型傳感器信號測量 應用 ，例如電阻式溫度檢測器 (RTD)、熱電偶、熱敏電阻和阻性橋式傳感器。該器件在使用 PGA 時支持測量偽差分或全差分信號。此外，ADS1220IPWR還可配置為禁用內部 PGA，同時仍提供高輸入阻抗和高達 4V/V 的增益，從而實現單端測量。
在禁用 PGA 后的占空比模式下運行功耗可低至 120μA。ADS1220IPWR采用薄型小外形尺寸 (TSSOP)-16 封裝，額定工作溫度范圍為 -40°C 至 +125°C。
典型應用
ADS1220IPWR適用于工業溫度檢測、壓力傳感等高精度場景，可降低系統成本并簡化設計。具體包括：

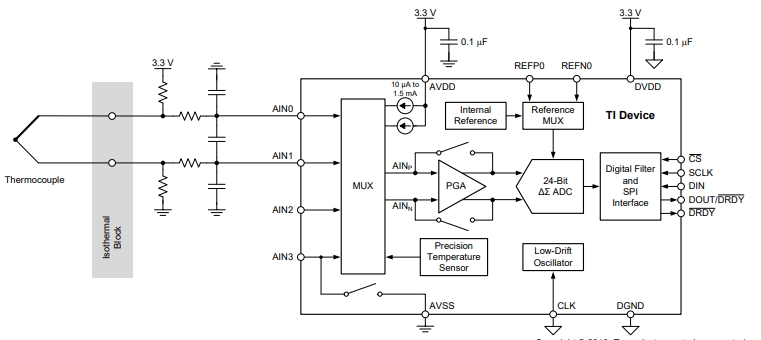

溫度傳感器測量：
熱敏電阻
熱電偶
電阻式溫度檢測器 (RTD)：
2 線、3 線或 4 線制類型
電阻橋式傳感器測量：
壓力傳感器
應力計
衡器
便攜式儀表
工廠自動化和過程控制
