TSC1214IST 是 STMicroelectronics 推出的數字功率監測器模擬前端（AFE），采用 I2C 接口，專為低壓電源監測設計。以下是其核心特性與功能：
14位電流檢測ADC，支持±80 mV量程
用于電壓和溫度的11位ADC
電源電壓范圍：2.7 V至4.5 V
支持低端和雙向電流檢測
內部晶片溫度監測
I2C數字接口，用于設備控制
內部32768 Hz時基
工作溫度范圍（自然通風）：-40 °C至+85 °C

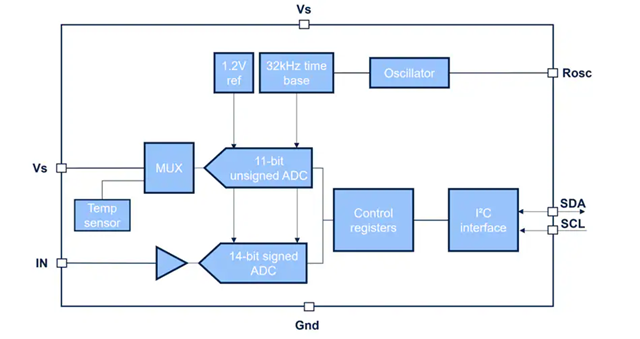

TSC1214IST 內部框圖
描述
TSC1214IST是一款數字電流、電壓和溫度監控模擬前端 (AFE)，用于監控低壓電源。TSC1214IST采用雙監控路徑設計，其中電流檢測基于14位ADC，電壓或溫度監測基于11位ADC。該器件可通過I2C接口進行編程。
TSC1214IST采用MiniSO8塑料封裝，可在-40 °C至+85 °C的環境溫度范圍下工作。
關鍵參數
產品：TSC1214IST
位數：11，14
通道數：1
電壓 - 供電，模擬：2.7V ~ 5.5V
電壓 - 供電，數字：2.7V ~ 5.5V
安裝類型：表面貼裝型
封裝/外殼：8-MiniSO
應用場景
TSC1214IST適用于低壓電源系統（如電池或DC/DC轉換器）的實時電流、電壓及溫度監測，可幫助實現高效能耗管理。
