在汽車電子領域，可靠的通信技術是確保車輛安全與高效運行的關鍵。明佳達電子作為領先的電子元器件供應商，榮幸地向市場推出英飛凌的 TLE7259-3GE 汽車 LIN 收發器。這款高性能的收發器專為汽車本地互連網絡（LIN）設計，集成了多種先進功能，能夠滿足現代汽車對數據通信的嚴格要求。

描述

TLE7259-3GE 是一款集成了喚醒和保護功能的本地互連網絡（LIN）收發器。它專為車載網絡設計，支持 2.4 kbps 至 20 kbps 的數據傳輸速率。TLE7259-3GE 作為 LIN 網絡中協議控制器與物理總線之間的總線驅動器運行。該器件符合所有 LIN 標準，并具備寬廣的供電電壓范圍，因此可應用于各類汽車電子系統。

通過支持不同工作模式及 INH 輸出，TLE7259-3GE 可控制外部組件，例如電壓調節器。在睡眠模式下，TLE7259-3GE 的靜態電流通常小于 8 μA，同時仍能檢測到 LIN 總線流量和本地喚醒信號時醒來?？偩€引腳上的極低漏電流使 TLE7259-3GE 特別適合部分供電的網絡。

基于英飛凌智能電源技術 SPT?，TLE7259-3GE 提供卓越的靜電放電（ESD）抗擾度和極高的電磁兼容性（EMC）。TLE7259-3GE 在廣泛的頻率范圍內實現極低的電磁輻射水平，且與電池電壓無關。TLE7259-3GE 及英飛凌 SPT? 技術已通過 AEC 認證，并針對汽車環境的嚴苛條件進行了優化。

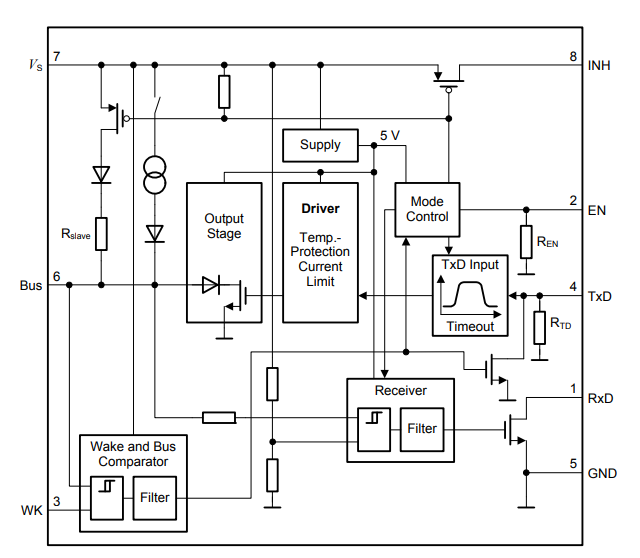

TLE7259-3GE 功能方框圖

TLE7259-3GE 特點

? 單線LIN收發器，傳輸速率最高可達20 kbps

? 符合ISO 17987-4和LIN規范2.2A

? 睡眠模式下電流消耗極低，并具備喚醒功能

? BUS引腳上的漏電流極低

? 數字I/O電平與3.3 V和5 V微控制器兼容

? TxD 引腳帶主導超時保護功能

? 改進的接收性能：減少傳播延遲并提高延遲對稱性

? 總線短路至 VBAT 保護及總線短路至 GND 處理

? 過溫保護及供電欠壓檢測

? 支持加速微控制器編程的閃存模式

? 極高的靜電放電（ESD）耐受性，符合 IEC61000-4-2 標準的 ±15 kV 耐壓

? 優化電磁兼容性（EMC）；極低輻射和高抗干擾能力

? 提供標準 PG-DSO-8 和無引腳 PG-TSON-8 封裝

? PG-TSON-8 封裝支持自動光學檢測（AOI）

? 適用于 12 V 和 24 V 板載電源

? 綠色產品（符合 RoHS 標準）

? AEC 認證

技術參數

?工作溫度范圍：-40°C 至 +125°C，符合汽車行業嚴格的溫度要求

?通信協議：完全符合 LIN 2.2A 協議

?封裝形式：PG-DSO-8

?功耗：低待機功耗

應用場景

TLE7259-3GE 廣泛應用于汽車電子領域，包括車身控制、動力系統、傳感器數據傳輸?shù)?。它還適用于工業自動化設備，能夠?qū)崿F(xiàn)各個組件之間的信息交互，提高生產線的智能化水平。此外，TLE7259-3GE 也適用于智能家居系統，實現各種家庭設備的相互通信。

如需了解更多關于TLE7259-3GE的產品信息或獲取報價，歡迎聯系明佳達電子銷售團隊（電話：+86 13410018555，郵箱：chen13410018555@163.com，QQ：1668527835）。公司位于廣東省深圳市福田區振中路新亞洲國利大廈1239-1241室，期待與您的合作。
