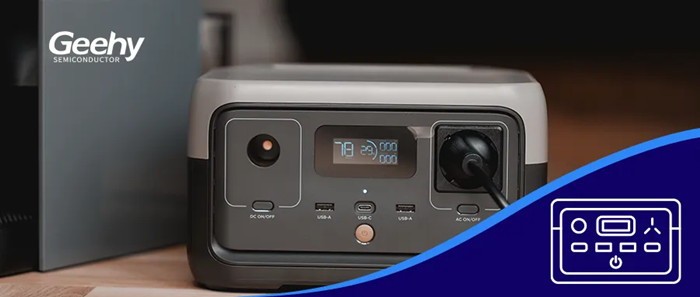

旅游、野營與自駕游等戶外活動帶火了各類便攜式電器設備，日益增長的充電需求推動了移動電源市場的繁榮。據中研網預測，全球移動電源市場預計到2029年依舊保持穩定增長，市場規模將達到10.87億美元。

隨著技術的發展，消費者對移動電源產品品質和體驗提出了更高要求，除了儲電量、安全性、便攜度等基本要求，更具美觀、多功能、人性化等優勢的產品才能贏得消費者的青睞。采用極海APM32F411RET6工業級高適配型MCU作為主控的移動電源控制板方案，滿足性能、功能、體積等綜合設計需求，可幫助客戶打造更具性價比和市場競爭力的移動電源產品。

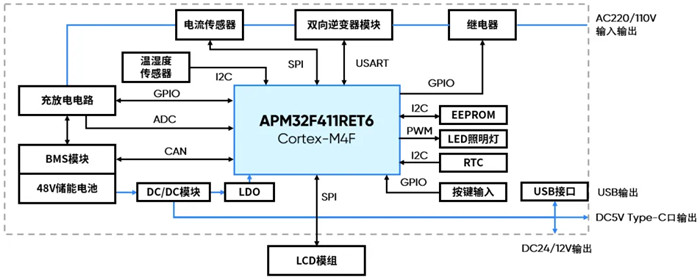

該方案為3.6KW移動電源控制板，電池電芯為磷酸鐵鋰，采用內置雙向逆變器模塊，在小體積、高功率密度情況下，實現220V輸入/輸出、充電/用電雙工作模式。主要特點：

多模式穩定充放電

? 電池最大容量2048Wh，循環次數4000次；

? 充電模式：支持220-240V交流電、500W車載充電、1000W（Max）太陽能板充電；

? 輸出模式：220V/2400W，AC輸出220-240V，最大10A；

? 支持USB輸出，USB-A口最高18W，Type-C最高100W；

? 支持車充輸出12.6V/126W，DC5521最高12.6V/38W。

人性化多功能設計

? 支持人機互動功能，采用SPI接口拓展外置LCD模塊，可顯示當前電量及后續工作時長、充放電工作狀態、時間、實時溫濕度、故障報警顯示、定時輸出等信息；

? 通過薄膜開關按鍵輸入，可以設置放電工作模式、超功輸出模式、定時時長、報警類型閾值、密碼保護及童鎖、藍牙連接等功能；

? 內置EEPROM，保存系統設置及用戶習慣性工作模式；

? 內置溫濕度傳感器及高精度RTC芯片，與MCU通訊獲取當前準確溫濕度信息及時間信息；

? 支持藍牙攔截功能，用戶可以通過藍牙功能，使用手機APP與設備連接互動；

? 支持LED照明功能，可通過手機APP或按鍵完成LED照明啟停及亮度調節等操作；

? MCU內置CAN控制器，與BMS通訊獲取EMS實時狀態及電量數據。

多重安全保護機制

? 內置APM32F411RET6，通過算法控制內置雙向逆變器實現充放電功能，自動檢測線路實時電流電壓狀況，保障設備正常工作，一旦發現故障，立即啟動保護集中，通過保護繼電器切斷電路；

? 內置電流傳感器芯片檢測線路電流，MCU通過傳感器獲取電流信息，及時與逆變器溝通并調整工作狀態，起到系統保護及功率調節作用；

? 可實現過放/過充/欠壓/過載保護、靜電保護、高低溫保護、外部短路保護、壓差保護、斷路保護等，保障用電安全。

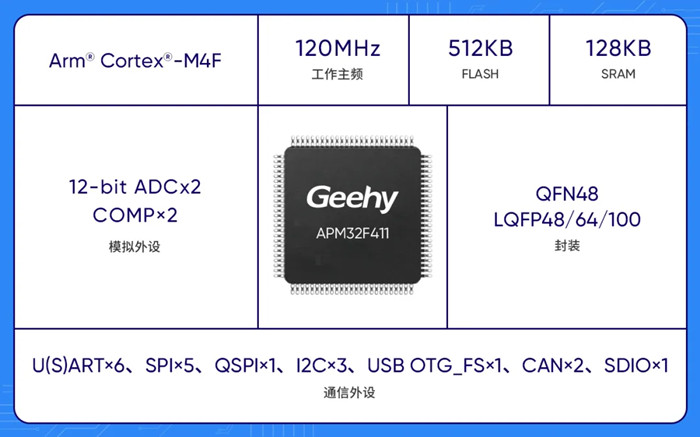

APM32F411 MCU性能優勢

? 基于 Cortex-M4F內核、120MHz高主頻；

? Flash 512KB，SRAM 128KB，可滿足同時與BMS系統、雙向逆變器模塊以及顯示模塊通信的需求；

? 內置U(S)ART×6、SPI/I2S×5、I2C×3、CAN×2、以及USB/SDIO/SMC等接口，可外接電流傳感器/RTC/EEPROM/LCD顯示模組等，實現多種功能組合及快速響應控制；

? 高精度12-bit ADC模塊，可以獲得更準確溫濕度信息；

? SMC接口還可實現TFT屏驅動(8080接口屏)，提升用戶使用體驗。

APM32F411系列MCU已廣泛應用于BMS、電力設備、充電樁、電機應用、3D打印、機器人、無人機等市場，產品性價比高、穩定性強、抗干擾性高、一致性高、供貨周期穩定、同時具備成熟的開發生態，可幫助客戶提高產品競爭力，縮短產品設計周期，加快產品上市時間。

文章來源：Geehy極海半導體
