描述:
QPL9503TR7是一款平坦增益、高線性度、超低噪聲放大器,采用2 x 2 mm小型表貼封裝。LNA在3至6 GHz的寬帶寬范圍內提供2 dB(峰峰值)的增益平坦度。在5.5 GHz下,放大器通常提供21.6 dB增益、65 mA偏置設置下的+35 dBm OIP3和0.9 dB噪聲系數。LNA可以從3.3到5伏的單個正電源偏置。該器件采用符合綠色/RoHS標準的工業標準2x2 mm封裝。

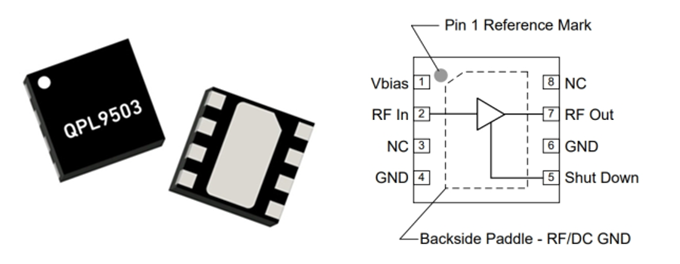

QPL9503TR7采用高性能E-pHEMT工藝進行內部匹配,只需要五個外部元件就可以采用單個正電源供電:一個外部RF扼流圈和阻塞/旁路電容,以及一個連接引腳1的偏置電阻。該LNA集成了關斷偏置功能,允許在TDD應用中工作。
QPL9503TR7針對3至6 GHz頻段的線性性能進行了優化,但工作頻率可低至600 MHz。
工作頻率:600 MHz to 6 GHz
工作電源電壓:5 V
工作電源電流:56 mA
增益:21.6 dB
NF—噪聲系數:0.9 dB
類型:Low Noise Amplifiers
安裝風格:SMD/SMT
封裝 / 箱體:DFN-8
技術:Si
P1dB - 壓縮點:19 dBm
OIP3 - 三階截點:35.5 dBm
最小工作溫度:- 40°C
最大工作溫度:+ 105°C
系列:QPL9503
封裝:Reel
封裝:Cut Tape
封裝:MouseReel
商標:Qorvo
輸入返回?fù)p失:10 dB
通道數量:1 Channel
產品類型:RF Amplifier
測試頻率:5.5 GHz
應用
? 基站接收器
? 塔式安裝放大器
? 中繼器
? FDD-LTE、TDD-LTE、WCDMA
? 通用無線
