說明：

TMS32C5517AZCHA20R定點數字信號處理器 (DSP) 基于TMS320C55x DSP代CPU處理器內核。C55x DSP架構增加并行能力，注重省電設計，從而提高性能，降低功耗。

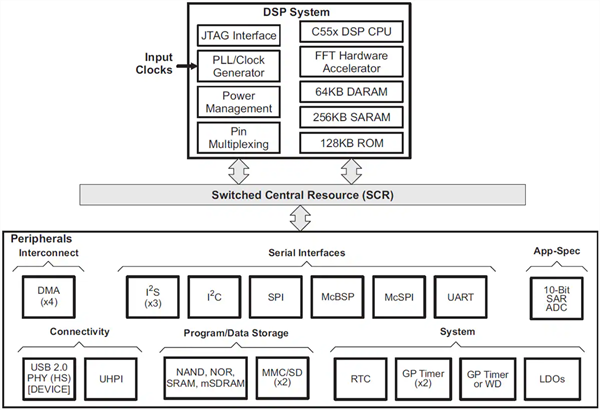

CPU支持一個內部總線結構，此結構包含一條程序總線、一條32位數據讀取總線和兩條16位數據讀取總線、兩條16位數據寫入總線。該器件還具有專門用于外設和DMA操作的附加總線。這些總線可實現在一個單周期內執行高達四次16位數據讀取和兩次16位數據寫入的功能。該器件還包括4個DMA控制器，每個有4個通道，為16個獨立的通道上下文提供數據移動，沒有CPU干預。每個DMA控制器在每周期可執行一個32位數據傳輸，此數據傳輸與CPU的運行并行并且不受CPU運行的影響。

產品：TMS32C5517AZCHA20R

時鐘頻率：75 MHz

封裝：NFBGA-196

特性：

內核

高性能、低功耗TMS320C55x定點數字信號處理器

13.33ns至5ns指令周期時間

時鐘速率：75MHz至200MHz

每個周期執行一條或兩條指令

兩個乘積累積單元（每秒高達4.5億次乘積累積運算 [MMACS]）

兩個算術和邏輯單元 (ALU)

三條內部數據或操作數讀取總線和兩條寫入總線

與C55x設備軟件兼容

可提供工業溫度設備

320KB零等待狀態片上RAM

128KB零等待狀態片上ROM（4塊16K×16位）

緊耦合FFT硬件加速器

外設

一個帶有16位復用地址或數據總線的通用主機端口接口 (UHPI)

具有三芯片選擇的主控和受控多通道串行端口接口 (McSPI)

主控和受控多通道經緩沖串行端口接口 (McBSP)

與下列器件有無縫接口連接的16位和8位外部存儲器接口 (EMIF)

3.84375M x 16位最大可尋址外部存儲器空間（SDRAM或mSDRAM）

通用異步接收器/發射器 (UART)

帶有集成型2.0高速物理層 (PHY) 的器件USB端口

直接內存存取 (DMA) 控制器

三個32位通用 (GP) 計時器

兩個多媒體卡和安全數字（eMMC、MMC和SD）接口

串行端口接口 (SPI)，具有四個芯片選擇

主/從內部集成電路 (I2C Bus?)

三個用于數據傳輸?shù)募呻娐烽g (IC) 聲音（I2S總線）模塊

10位4輸入主次逼近 (SAR) ADC

IEEE-1149.1 (JTAG) 邊界

多達26個GPIO引腳（與其他功能多路復用）

電源

四個內核隔離的電源域：模擬、RTC、CPU和外設以及USB

四個I/O隔離電源域：RTC I/O、EMIF I/O、USB PHY和DVDDIO

1.05V內核，1.8、2.75或3.3V I/O

1.3V內核，1.8、2.75或3.3V I/O

1.4V內核，1.8、2.75或3.3V I/O

時鐘

具有晶振輸入、獨立時鐘域和電源的實時時鐘 (RTC)

軟件可編程鎖相環 (PLL) 時鐘發生器

引導加載程序

片上ROM引導加載程序

封裝

196端子無鉛塑料BGA（球柵陣列）封裝（后綴ZCH），0.65mm間距

應用：

數字雙向無線電

低功耗分析應用（例如：語音識別、視覺傳感和指紋識別）

語音應用（例如：錄音機、免提套件和語音增強子系統）

音頻器件（例如：回聲抵消耳機和免提電話或者無線耳機和麥克風）

便攜式醫療設備
