AD4856BBCZ是一款由ADI公司生產的8通道數據采集系統 (DAS)。一、說明AD4856BBCZ 8通道數據采集系統 (DAS) 提供差分、寬共模范圍輸入，并結合了無縫高動態范圍 (SHDR) 技術。該款全緩沖8通道同步采樣20位250kSPS DAS采用5V低電壓電源供電，具有靈活的輸入緩沖器電源，實現…
AD4856BBCZ是一款由ADI公司生產的8通道數據采集系統 (DAS)。
一、說明
AD4856BBCZ 8通道數據采集系統 (DAS) 提供差分、寬共模范圍輸入，并結合了無縫高動態范圍 (SHDR) 技術。該款全緩沖8通道同步采樣20位250kSPS DAS采用5V低電壓電源供電，具有靈活的輸入緩沖器電源，實現了精密的低漂移內部基準和基準緩沖器。這些功能有助于獨立配置每個通道的SoftSpan范圍，以匹配本地應用信號擺幅，從而最大限度地減少額外的外部信號調理。
AD4856采用無縫高動態范圍 (SHDR) 技術，可進一步最大化單轉換動態范圍。啟用后，通道的輸入信號路徑增益會在逐個采樣的基礎上自動優化，從而在不影響線性度的情況下最大限度地降低每個采樣的轉換器噪聲。
二、特點
完整的20位數據采集系統
8個內部緩沖通道同步采樣
每通道250kSPS吞吐速率
差分、寬共模范圍輸入
典型輸入漏電流：±75pA（25°C時）
滿量程輸入階躍穩定時間：<300ns
集成基準和基準緩沖器 (4.096V)
集成電源去耦電容器
250kSPS時每通道27mW，隨吞吐量變化
最小化外部信號調理
無縫高動態范圍
每采樣、每通道自動增益范圍
保持ppm級積分非線性 (INL)
每通道SoftSpan輸入范圍：雙極或單極
±40V、±25V、±20V、±12.5V、±10V、±6.25V、±5V、±2.5V
0V至40V、25V、20V、12.5V、10V、6.25V、5V、2.5V
軌到軌輸入過驅容限
高性能
典型INL值：±160μV（±40V范圍）
典型NR單轉換值：97.2dB（±40V范圍）
典型DR單轉換值：111.4dB（±40V范圍）
典型THD值：-117dB（±40V范圍）
典型CMRR值：120dB
數字靈活性
SPI CMOS（0.9V至5.25V）和LVDS串行輸入和輸出
可選過采樣，具有24位數字平均功能
可選失調、增益和相位校正
7.00mm見方、64焊球球柵陣列 (BGA) 全解決方案占位

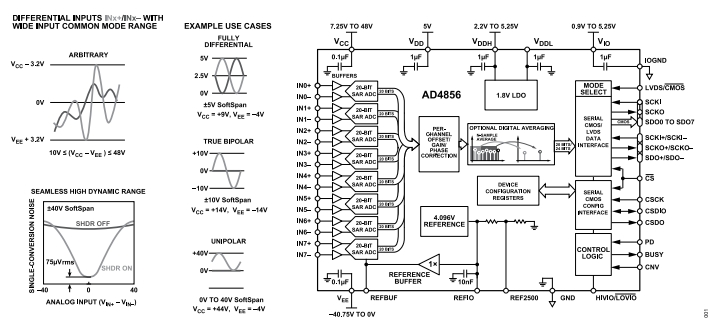

三、功能框圖
四、應用
自動測試設備
航空電子和航空航天
儀器儀表和控制系統
半導體制造
測試與測量
