最新資訊產品說明：ADL6010SCPZN 是一款多功能微波頻譜寬帶包絡檢波器。該器件采用簡單易用的6引腳封裝，具有極高精度和極低功耗 (8mW)。該器件輸出的基帶電壓與射頻 (RF) 輸入信號的瞬時幅度成正比。ADL6010的射頻輸入具有非常小的斜率變化，以便包絡從0.5GHz至43.5GHz的輸出傳遞…
產品說明：
ADL6010SCPZN 是一款多功能微波頻譜寬帶包絡檢波器。該器件采用簡單易用的6引腳封裝，具有極高精度和極低功耗 (8mW)。該器件輸出的基帶電壓與射頻 (RF) 輸入信號的瞬時幅度成正比。ADL6010的射頻輸入具有非常小的斜率變化，以便包絡從0.5GHz至43.5GHz的輸出傳遞函數。
該檢波器單元采用專有的八肖特基二極管陣列，后跟新穎的線性化電路，可創建 相對于輸入電壓幅度，總比例因子（或傳遞增益）標稱值為x2.2的線性電壓表。
雖然ADL6010本質上并不是一款功率響應器件，但以這種方式指定輸入依然是很方便的。因此，相對于50 ?源輸入阻抗，允許的輸入功率范圍為?30 dBm至+15 dBm。對應的輸入電壓幅度為11.2 mV至1.8 V，產生范圍從25 mV左右到4 V以上共模(COMM)的準直流輸出。

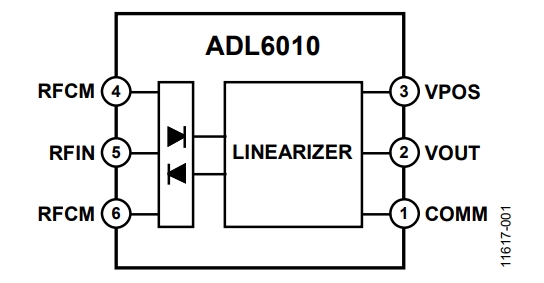

功能框圖：
主要特性：
具有線性度的肖特基二極管檢波器
寬帶50 Ω輸入阻抗
具有最小斜率變化的精確響應范圍：0.5 GHz至43.5 GHz
輸入范圍：?30 dBm至+15 dBm，參考50 Ω
出色的溫度穩定性
2.1 V/VPEAK（輸出電壓根據輸入峰值電壓）斜率(10 GHz)
快速包絡帶寬： 40 MHz
快速輸出上升時間： 4 ns
低功耗： 1.6 mA (5.0 V)
2 mm x 2 mm、6引腳LFCSP封裝
典型應用：
微波點對點鏈路
微波儀器儀表
雷達測量系統
