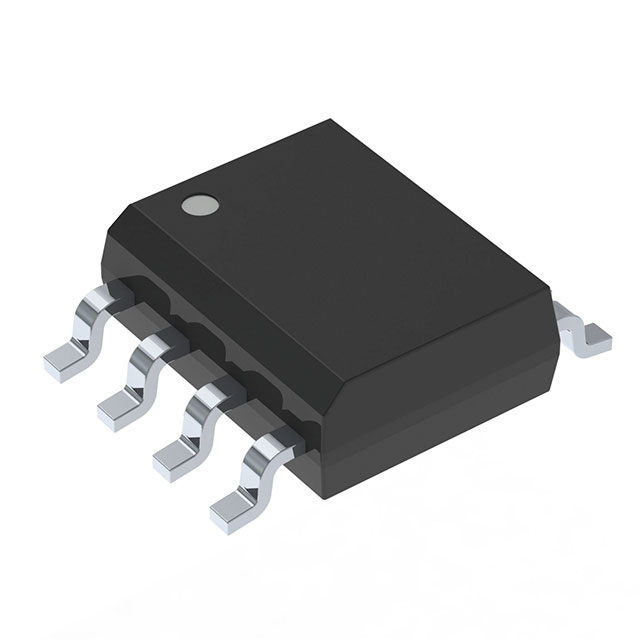

2ED2103S06F 是一款高壓、高速功率 MOSFET 和 IGBT 驅動器，具有獨立的高壓側和低壓側參考輸出通道。邏輯輸入兼容標準 CMOS 或 LSTTL 輸出，邏輯電壓低至 3.3 V。輸出驅動器采用高脈沖電流緩沖級，旨在將驅動器交叉?zhèn)鲗?dǎo)降至最低。浮動通道可用于驅動 N 溝道功率 MOSFET、SiC MOSFET 或高壓側配置的 IGBT，其工作電壓最高可達 650 V。

產品屬性

驅動配置 半橋

通道類型 獨立式

驅動器數 2

柵極類型 IGBT，N 溝道 MOSFET

電壓 - 供電 10V ~ 20V

邏輯電壓 - VIL，VIH 1.1V，1.7V

電流 - 峰值輸出（灌入，拉出） CB，cCSAus，CE，CQC，TUV

輸入類型 非反相

高壓側電壓 - 最大值（自舉） 650 V

上升/下降時間（典型值） 70ns，35ns

工作溫度 -40°C ~ 125°C（TA）

安裝類型 表面貼裝型

封裝/外殼 8-SOIC（0.154"，3.90mm 寬）

供應商器件封裝 PG-DSO-8-69
