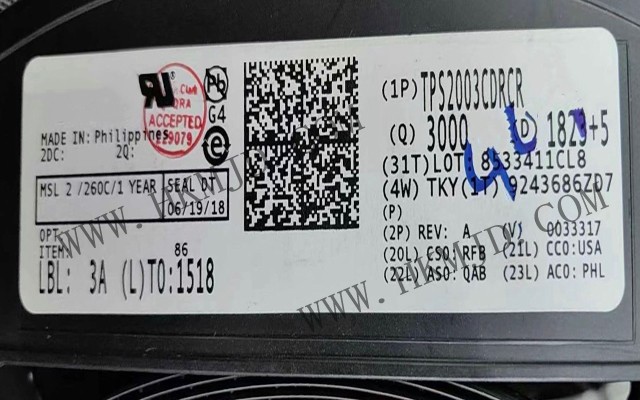

明佳達電子出售 TI (TPS2003CDRCR) 雙通道 USB 電源開關

深圳市明佳達電子有限公司——長期供應TI（TPS2003CDRCR）高電平有效且具有輸出放電和反向阻斷功能的雙通道 2A 負載 4.5-5.5V、70mΩ USB 電源開關。

以下是關于明佳達電子供應的德州儀器（TI）TPS2003CDRCR 雙通道限流配電開關的詳細技術解析，涵蓋產品描述、規格參數、關鍵特性及應用場景：

一、TPS2003CDRCR 產品描述

TPS2003CDRCR是德州儀器（TI）推出的雙通道配電開關，專為高容性負載和短路保護場景設計，尤其適用于USB電源管理、工業控制及消費電子設備。TPS2003CDRCR 通過精準的電流限制機制，在過載時切換至恒流模式，確保輸出電流穩定在安全水平，有效減輕主電源負擔。其核心功能包括：

雙通道獨立控制：支持兩路負載獨立開關，每通道最大輸出電流2A。

反向電流阻斷：防止電流倒灌，保護上游電路。

快速故障響應：過流響應時間低至2μs（典型值），顯著降低短路風險。

二、TPS2003CDRCR 規格參數

電氣特性

負載電壓范圍：4.5V–5.5V；最大輸出電流：2A/通道；導通電阻：70mΩ（典型值）。

封裝與物理特性

封裝：10-VSON（3x3）；工作溫度：-40°C～125°C（結溫）；安裝方式：表面貼裝。

保護功能

故障保護：固定限流（±20%精度）、超溫關斷、欠壓鎖定（UVLO）、反向電流阻斷。

控制接口

輸入類型：非反相；開關控制：開/關（高電平有效）；狀態標志：支持故障狀態輸出。

三、TPS2003CDRCR 關鍵特性

精準電流限制：

±20%容差的固定限流閾值（典型值3.15A），確保過載時電流可預測，避免電源崩潰。

快速動態響應：

過流響應時間僅2μs，軟啟動控制減少開關瞬態沖擊，適用于高電容負載場景（如USB端口）。

多重保護機制：

集成超溫關斷、反向電流阻斷及UVLO，提升系統可靠性。

低功耗設計：

無需外部供電（Vcc/Vdd），靜態電流極低，優化能效。

四、TPS2003CDRCR 典型應用場景

USB電源管理：筆記本電腦、臺式機外設的USB端口保護。

消費電子：高清數字電視、機頂盒的負載驅動與短路保護。

工業控制：PLC模塊、電機驅動電路的電源分配開關。
